Ürün ayrıntıları:
|
| Uygulama: | Uzun Hizmet Ömrü Yüksek Güvenilirlik | ODM OEM: | Evet |
|---|---|---|---|
| Özelleştirme: | örnek hizmetler sağlamak | Örneklem: | mevcut |
| teknoloji: | Karbon Bileşimi | Çalışma sıcaklığı: | -40°C~200°C |
| Paket Tipi: | Delikten | Medya Mevcut: | veri sayfası , Fotoğraf |
| Vurgulamak: | NTC Güç Termistörü,NTC 5D 20 Termistör,NTC 5D20 |
||

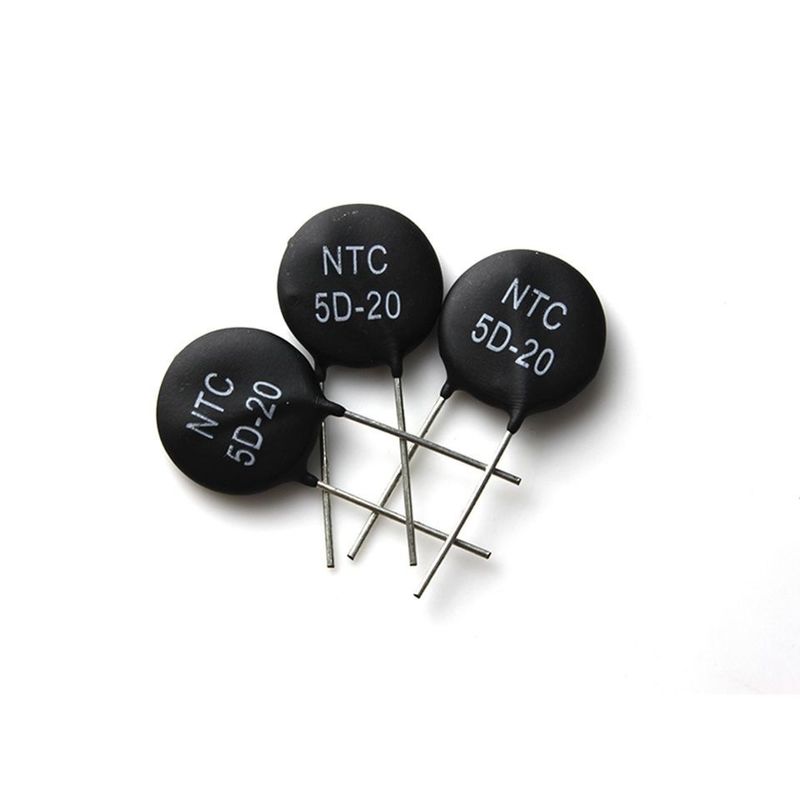

Hızlı Tepki Hızı 5D20 NTC Termal Direnç Uzun Hizmet Ömrü Yüksek Güvenilirlik
Açıklama:
MF72 güç NTC termistörü, çoğunlukla geçiş metali oksit malzemeden yapılmış ve negatif sıcaklık termistörlerine ait bir tür yarı iletken seramik elementtir.Bir elektrikli ekipmanı açtığınızda, ani akım, güç devresine seri bağlı bir güç NTC termistörü tarafından sınırlanabilir. Akımın devam eden etkisi nedeniyle, güç NTC termistörünün sıcaklığı yükselir, direnç hızla küçük bir değere düşecektir. değer, tüketilen güç göz ardı edilebilir.Bu nedenle normal çalışma akımını etkileyemez.Bu nedenle, güç NTC termistörünün kullanılması, elektrik ekipmanını tahribata karşı koruyarak aşırı akımı sınırlamak için en etkili ve en kısa önlemdir.
Asıl avantajı
Bir termistörün ana özelliği, yüksek hassasiyetidir.Sıcaklık direnci katsayısı metalin 10-100 katıdır.10-6°C sıcaklık değişimlerini algılayabilir;çalışma sıcaklığı aralığı geniştir, normal sıcaklık cihazı -55°C ~ 315°C, yüksek sıcaklık cihazı 315°C'nin üzerindeki sıcaklıklar (2000°C'den önce) ve düşük sıcaklık cihazı uygundur - 273°C ~ 55°C;küçük boyut, diğer termometreler tarafından ölçülemeyen insan vücudundaki boşlukların, oyukların ve kan damarlarının sıcaklığını ölçebilir;kullanımı kolay, direnç değeri 0.1 ~ 100kΩ aralığındadır;aralarında herhangi bir seçim;Karmaşık şekle işlenmesi kolay, seri üretim;iyi stabilite, güçlü aşırı yük kapasitesi.
Uygulamalar
Kapsamlı güç kaynağı, anahtar gücü, güç kaynağı
Elektronik enerji tasarruflu lambalar, elektronik balast ve her türlü elektrikli ısıtıcı
Her türlü RT, ekran
Ampul ve diğer aydınlatma lambaları
| modeli | Nominal sıfır güç | Maks. sabit Durum akımı (A) | artık Direnç(Ω) | B25/85 (K) | tematik zaman sabit(ler) | dağılma |
| 1.3D-13 | 1.3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
Teknik özellik
Gövde çapı Φ40mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73-0.2/50 | 0.2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0,5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Gövde çapı Φ45mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73-0.2/65 | 0.2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0,5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Gövde çapı Φ50mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73-0.2/80 | 0.2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0,5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6.8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0.03 | 6800 |
Ürün Süreci
