Ürün ayrıntıları:
|
| Uygulama: | Küçük boyut, yüksek güç, dalgalanma akımını bastırmak için güçlü yetenek | ODM OEM: | Evet |
|---|---|---|---|
| Çalışma sıcaklığı: | -40°C~200°C | Özelleştirme: | örnek hizmetler sağlamak |
| Örneklem: | mevcut | teknoloji: | Karbon Bileşimi |
| Paket Tipi: | Delikten | Tedarikçi Türü: | Orijinal üretici, ODM |
| Vurgulamak: | Küçük Boy NTC Termal Direnç,30D15 NTC Termal Direnç,NTC Tipi Termistör |
||

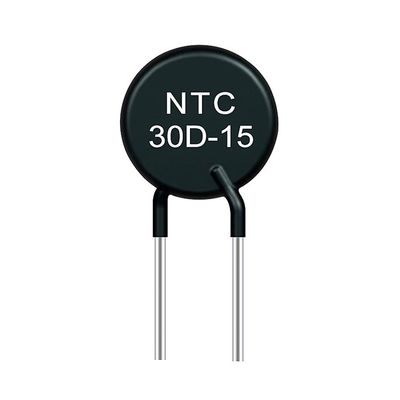

Küçük Boy 30D15 NTC Termal Direnç Mükemmel Lehimlenebilirliğe ve Lehim Direncine Sahiptir
NTC'ler termistör olayları ve direncin artan sıcaklıkla üstel olarak azaldığı negatif sıcaklık katsayısına sahip malzemelerdir.Malzeme, tamamen karıştırıldıktan, kalıplandıktan ve sinterlendikten sonra manganez, bakır, silikon, kobalt, demir, nikel, çinko vb. gibi iki veya daha fazla metal oksitten yapılan yarı iletken bir seramiktir.Negatif sıcaklık katsayısına sahip bir termistör haline getirilebilir.Direnci ve malzeme sabitleri, malzeme bileşimi, sinterleme atmosferi, sinterleme sıcaklığı ve yapısal duruma göre değişir.Şu anda silisyum karbür, kalay selenid ve tantal nitrür gibi oksit olmayan NTC termistör malzemeleri bulunmaktadır.NTC termistörünün gelişimi uzun bir süreçten geçti.1834'te bilim adamları ilk olarak gümüş sülfürün negatif sıcaklık katsayısını keşfettiler.1930'da bilim adamları, bakır oksit ve bakır oksitin de negatif bir sıcaklık katsayısına sahip olduğunu keşfettiler ve bunu havacılık aletlerinin sıcaklık dengeleme devresine başarıyla uyguladılar.Ardından transistör teknolojisinin sürekli gelişmesi nedeniyle termistör araştırmaları da büyük ilerleme kaydetmiştir.NTC termistörleri 1960 yılında geliştirilmiştir ve sıcaklık ölçümü, sıcaklık kontrolü ve sıcaklık kompanzasyonu alanlarında yaygın olarak kullanılmaktadır.Ölçüm aralığı genellikle -10°C ila +300°C'dir, ayrıca -200°C ila +10°C'den başlar.
Asıl avantajı
1. Küçük boyut, potansiyel müşteri yok, hızlı tepki hızı, elektronik ekipmanın kapladığı küçük alan,
2. Üç katmanlı galvanik kaplama işlemini kullanarak, mükemmel lehimlenebilirlik ve lehim direncine sahiptir, dalga lehimleme ve yeniden akış lehimleme için uygundur ve yüksek hızlı, yüksek yoğunluklu yüzey montajı için uygundur.
| modeli | Nominal sıfır güç | Maks. sabit Durum akımı (A) | artık Direnç(Ω) | B25/85 (K) | tematik zaman sabit(ler) | dağılma |
| 1.3D-13 | 1.3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
Teknik özellik
Gövde çapı Φ40mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73-0.2/50 | 0.2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0,5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Gövde çapı Φ45mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73-0.2/65 | 0.2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0,5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Gövde çapı Φ50mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73-0.2/80 | 0.2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0,5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6.8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0.03 | 6800 |
Ürün Süreci
