Ürün ayrıntıları:
|
| İsim: | Yüzey Montajlı NTC Termistörü | Uygulama: | Yüksek güvenilirlik |
|---|---|---|---|
| ODM OEM: | Evet | Çalışma sıcaklığı: | -40°C~200°C |
| Örneklem: | mevcut | teknoloji: | Karbon Bileşimi |
| Paket Tipi: | Delikten | Medya Mevcut: | veri sayfası, Fotoğraf |
| Vurgulamak: | 25D15 SMD NTC Termistör,SMD NTC Termistör Küçük Boy,NTC SMD Termistör |
||

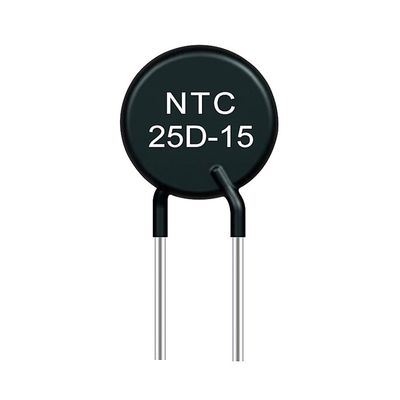

Uzun Ömürlü ve Yüksek Güvenilirlik 25D15 NTC Termal Direnç Dalgalanma Akımını Bastırmada Güçlü Yetenek
Asıl avantajı
1. Küçük boyut, potansiyel müşteri yok, hızlı tepki hızı, elektronik ekipmanın kapladığı küçük alan,
2. Üç katmanlı galvanik kaplama işlemini kullanarak, mükemmel lehimlenebilirlik ve lehim direncine sahiptir, dalga lehimleme ve yeniden akış lehimleme için uygundur ve yüksek hızlı, yüksek yoğunluklu yüzey montajı için uygundur.
Uygulamalar:
Aşağıdakilerin güç devrelerine monte edilebilir:
• Güç kaynakları ve invertörler
• Kesintisiz güç kaynakları
• Enerji tasarruflu lambalar
• Elektronik Balastlar
• Çeşitli tipteki lambaların Filament Koruması
• Bazı ısıtıcı türleri
• Daha yüksek güç devreleri için MF73'ü sorun
ve MF74 serisi aşırı gerilim bastırıcılar.
| modeli | Nominal sıfır güç | Maks. sabit Durum akımı (A) | artık Direnç(Ω) | B25/85 (K) | tematik zaman sabit(ler) | dağılma |
| 1.3D-13 | 1.3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
Teknik özellik
Gövde çapı Φ40mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73-0.2/50 | 0.2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0,5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Gövde çapı Φ45mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73-0.2/65 | 0.2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0,5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Gövde çapı Φ50mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73-0.2/80 | 0.2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0,5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6.8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0.03 | 6800 |
Ürün Süreci
NTC termistör kullanımına ilişkin önlemler
1. NTC termistörünün çalışma sıcaklığına dikkat edin.
NTC termistörlerini çalışma sıcaklığı aralığı dışında kullanmayın.φ5, φ7, φ9, φ11 serilerinin çalışma sıcaklığı -40~+150°C'dir;φ13, φ15, φ20 serilerinin çalışma sıcaklığı -40~+200°C'dir.
2. Lütfen nominal güç koşullarında NTC termistörü kullanmaya dikkat edin.
Her spesifikasyonun maksimum anma gücü: φ5-0,7W, φ7-1,2W, φ9-1,9W, φ11-2,3W, φ13-3W, φ15-3,5W, φ20-4W.
3. Yüksek sıcaklık ve yüksek nem ortamında kullanım için önlemler.
Termistörün yüksek sıcaklıkta, yüksek nemli bir ortamda kullanılması gerekiyorsa, kılıf tipi bir termistör kullanın ve kapalı kısmı çevreye (su, nem) maruz bırakmak için koruyucu bir kılıf kullanın ve açık kısmı kılıf doğrudan su ve buharla temas etmeyecektir.
4. Zararlı gaz ve sıvı ortamlarda kullanılamaz.
Aşındırıcı gaz ortamında veya elektrolitlere, tuzlu suya, asitlere, alkalilere veya organik çözücülere maruz kalacağı bir ortamda kullanmayın.
5. Kabloları koruyun.
Teli aşırı derecede germeyin ve bükmeyin, aşırı titreşim, şok ve basınç uygulamayın.
6. Isıtıcı elektronik bileşenlerden uzak tutun.
Güç tipi NTC termistörünün etrafına ısınmaya eğilimli elektronik bileşenler monte etmekten kaçının.Bükümlü bacağın üst kısmında uçları daha yüksek olan ürünlerin kullanılması tavsiye edilir.
