Ürün ayrıntıları:
|
| Uygulama: | Hızlı Tepki Hızı | ODM OEM: | Evet |
|---|---|---|---|
| Çalışma sıcaklığı: | -40°C~200°C | Özelleştirme: | örnek hizmetler sağlamak |
| Örneklem: | mevcut | teknoloji: | Karbon Bileşimi |
| Paket Tipi: | Delikten | Tedarikçi Türü: | Orijinal üretici, ODM |
| Vurgulamak: | 20D15 NTC Termal Direnç,OEM NTC Termal Direnç,Negatif Sıcaklık Termistörü |
||

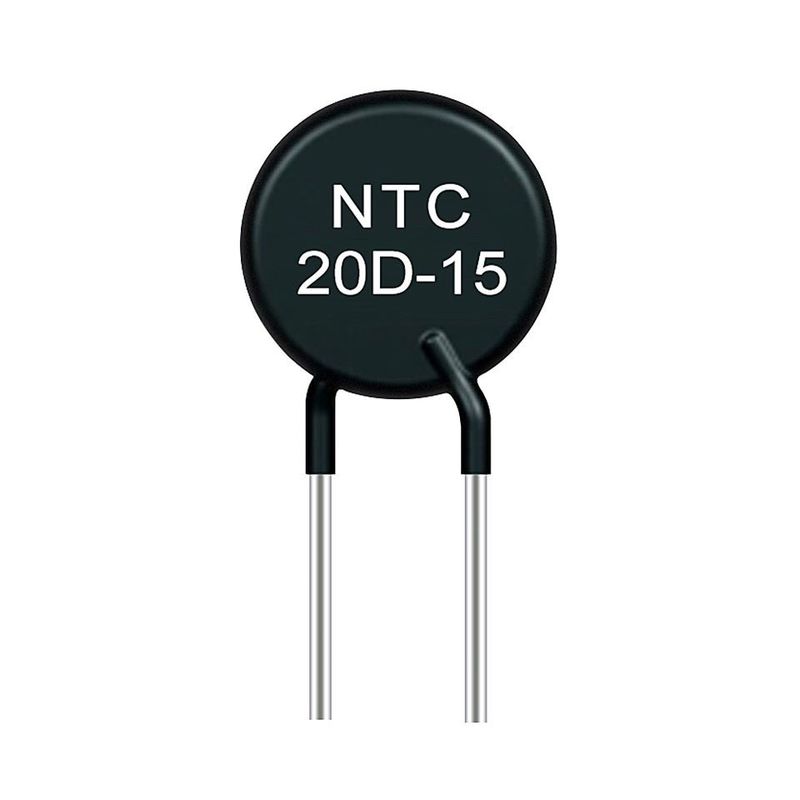

Hızlı Tepki Hızı 20D15 NTC Termal Direnç Mükemmel Lehimlenebilirliğe ve Lehim Direncine Sahiptir
NTC, negatif sıcaklık katsayısı anlamına gelen Negatif Sıcaklık Katsayısı'nın kısaltmasıdır ve genellikle büyük negatif sıcaklık katsayısına sahip yarı iletken malzemeleri veya bileşenleri ifade eder.Sözde NTC termistörü, negatif bir sıcaklık katsayılı termistördür.Ana malzeme olarak manganez, kobalt, nikel ve bakır gibi metal oksitlerden üretilmekte ve seramik teknolojisi ile üretilmektedir.Bu metal oksit malzemelerin hepsi yarı iletken özelliklere sahiptir, çünkü iletkenlik açısından germanyum ve silikon gibi yarı iletken malzemelere tamamen benzerler.Sıcaklık düşük olduğunda bu oksit malzemelerdeki taşıyıcı sayısı (elektron ve boşluk) az olduğundan direnç değeri yüksektir;sıcaklık arttıkça taşıyıcı sayısı artar dolayısıyla direnç değeri düşer.Oda sıcaklığında NTC termistörünün değişim aralığı 100~1.000.000 ohm'dur ve sıcaklık katsayısı -%2~-%6,5'tir.NTC termistörleri, sıcaklık ölçümü, sıcaklık kontrolü, sıcaklık kompanzasyonu vb. alanlarda yaygın olarak kullanılabilir.
NTC termistörlerin kullanım alanları:
1. Mobil iletişim ekipmanındaki transistörlerin, IC'lerin ve kristal osilatörlerin sıcaklık telafisi
2. Şarj edilebilir pilin sıcaklık algılaması
3. LCD sıcaklık telafisi
4. Araç ses ekipmanının (CD, MD, tuner) sıcaklık telafisi ve algılanması
5. Çeşitli devrelerin sıcaklık telafisi
6. Anahtarlama güç kaynağı ve güç kaynağı devresindeki dalgalanma akımını bastırın
| modeli | Nominal sıfır güç | Maks. sabit Durum akımı (A) | artık Direnç(Ω) | B25/85 (K) | tematik zaman sabit(ler) | dağılma |
| 1.3D-13 | 1.3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
Teknik özellik
Gövde çapı Φ40mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73-0.2/50 | 0.2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0,5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Gövde çapı Φ45mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73-0.2/65 | 0.2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0,5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Gövde çapı Φ50mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73-0.2/80 | 0.2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0,5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6.8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0.03 | 6800 |
Ürün Süreci
