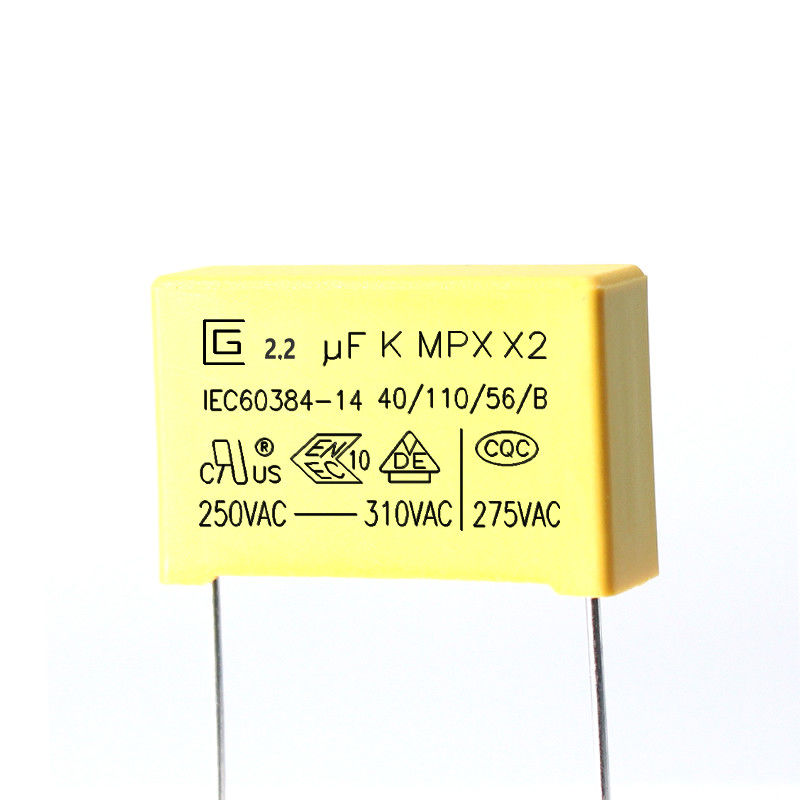

2.2uf 185K 225VAC Metalize Polipropilen Film Kapasitör 2.2 Uf

Kapasite 2.2uf 185K 225VAC X2 Güvenlik Metalize Polipropilen Filmin Uzun Kararlılığı

Güvenlik X2 kapasitörleri, bir tür güvenlik kapasitörleridir.Bu tür durumlarda güvenlik kondansatörleri kullanılır, yani kondansatör arızalandıktan sonra elektrik çarpmasına neden olmaz ve kişisel güvenliği tehlikeye atmaz.
1. X2 güvenlik kondansatörünün ana yapısı.
Kalaylı bakır kaplı çelik tel, plastik kabuk ve alev geciktirici epoksi reçine paketi kullanılarak metalize polipropilen film endüktif olmayan yapı sargısından yapılmıştır.
Dielektrik olarak polipropilen film kullanılır ve yüzeydeki çinko-alüminyum metal tabakası elektrot olarak vakumla buharlaştırılır.Sarma ve diğer işlemlerle üretilir.Dış kısım (PBT) alev geciktirici plastik kabuk ile paketlenmiştir ve epoksi reçine ile kaplanmıştır.Görünüm tasarımı kompakttır ve yüksek yoğunluklu fırsat kurulumu için uygundur.

X2 serisi film kondansatörleri, esas olarak güç girişinin L/N'sini bağlayarak EMI bastırma için kullanılır ve giriş portuna paralel olarak kullanılır.Avantajları aşağıdaki gibidir:
1. Bu kondansatör, zaman içinde çok az değişiklik ve stabilite ile çok kararlıdır, bu nedenle giriş çevresel faktörlerden kolayca etkilenmez.
2. Diğer seramik kapasitör türlerinin aksine, film kapasitörlerin kapasitansı voltajdan daha az etkilenir.Bir X7R seramik kapasitör, uygulanan voltajın 0V ile %50'si arasında %40'lık bir kapasitans değişimine sahiptir.
3. Çoğu kapasitör türünün aksine, film kapasitörler çok düşük bir dağılım faktörüne sahiptir.Bu, film kondansatöründen AC akımı geçtiğinde çok az ısı üretildiği anlamına gelir.X7R kondansatörü içinden geçen akımın %10'unu ısıya dönüştürürken, film kondansatörü %0,1'den azdır.

X2 Güvenlik Kondansatörü.pdf



Özellikler
1.Bu, 100Vac-240Vac ana, yani kapasitif bölücü, örneğin enerji ölçer, LED sürücü vb. ile seri uygulamalar için özel olarak tasarlanmıştır.
2. Metalize polipropilen film
3. Aşırı gerilim stresine dayanan iyi kendi kendini iyileştirme özellikleri
4. Uzun kapasitans kararlılığı
5. Nemli ortamda iyi özellikler
6. Mükemmel aktif ve pasif aleve dayanıklı yetenekler



Özellikler(IEC 60384-14)


Depolama koşulları
1 t Uzun süre atmosferde zar zor saklandığında terminallerin lehimlenebilirliğinin bozulabileceğine dikkat edilmelidir.
2 Özellikle yüksek sıcaklık ve yüksek neme sahip ortamlarda bulunmamalı, aşağıdaki koşullara uygun olmalıdır (orijinal ambalajında ​​muhafaza edilmelidir)
Sıcaklık: 35 MAKS Bağıl nem: %60 MAKS
3 Saklama süresi:Kayıp:maksimum 12 ay (paket torba içindeki etikette belirtilen üretim tarihinden itibaren)
Ortam gereksinimi
1 RoHS gerekliliklerine uygunluk.
2 REACH gerekliliklerine uygunluk.
3 Halojensiz (gerektiği gibi).
4 Rohs ve Reach'in üçüncü şahıslar tarafından yapılan test kopyaları için lütfen ek 2'ye bakın.
Kalite kontrol

Ürün yapısı​


Bu tür durumlarda güvenlik kondansatörleri kullanılır, yani kondansatör arızalandıktan sonra elektrik çarpmasına neden olmaz ve kişisel güvenliği tehlikeye atmaz.
İki tip X kapasitör ve Y kapasitör içerir.X kapasitörler, güç hattının (LN) iki hattı arasına bağlanan kapasitörlerdir.Genellikle metal film kapasitörler kullanılır, çünkü metalize film kapasitörler boyut olarak büyüktür, ancak anlık şarj ve deşarja izin verirler.Akım da çok büyüktür ve buna bağlı olarak iç direnci küçüktür.Sıradan kapasitörler çok düşük dalgalı akım göstergelerine ve yüksek dinamik iç dirence sahiptir.X kondansatörünün sıradan bir kondansatörle değiştirilmesi, kondansatörün dayanma voltajının standardı karşılayamamasının yanı sıra dalgalanma akım indeksinin de gereksinimleri karşılaması zordur.Metalize film kapasitörlerde kullanılan filmler polietilen, polipropilen, polikarbonat vb. olup sargılı çeşitlerin yanı sıra lamineli çeşitleri de bulunmaktadır.Bu tip metalize film kondansatörün Kendi Kendini İyileştirme Eylemi vardır, yani elektriksel arayüzün kırılganlığı nedeniyle elektrodun küçük bir parçası kısa devre yaparsa, kısa devre yapılan parçanın etrafındaki elektrot metali o sırada kondansatörün taşıdığı elektrostatik enerji veya kısa devre akımı, daha geniş bir alanın erimesine ve buharlaşmanın yalıtımı eski haline getirmesine neden olur, böylece kondansatör tekrar kondansatör rolüne geri döner;Y kondansatörü sırasıyla güç hattının iki hattı arasına bağlanır ve toprak (LE , NE) kapasitansı genellikle çift olarak görünür.Kaçak akımın sınırlandırılmasına bağlı olarak, Y kondansatörünün değeri çok büyük olmamalıdır.Genel olarak, X kondansatörü uF seviyesidir ve Y kondansatörü nF seviyesidir.X kapasitörü, diferansiyel mod girişimini bastırır ve Y kapasitörü, ortak mod girişimini bastırır.
