Ürün ayrıntıları:
|
| Uygulama: | İyi Kararlılık / Hızlı Tepki | ODM OEM: | Evet |
|---|---|---|---|
| Çalışma sıcaklığı: | -40°C~200°C | Özelleştirme: | örnek hizmetler sağlamak |
| Örneklem: | mevcut | teknoloji: | Karbon Bileşimi |
| Paket Tipi: | Delikten | Medya Mevcut: | veri sayfası , Fotoğraf |
| Vurgulamak: | NTC Negatif Sıcaklık Katsayısı Termistörü,22D15 Negatif Sıcaklık Katsayısı termistörü |
||

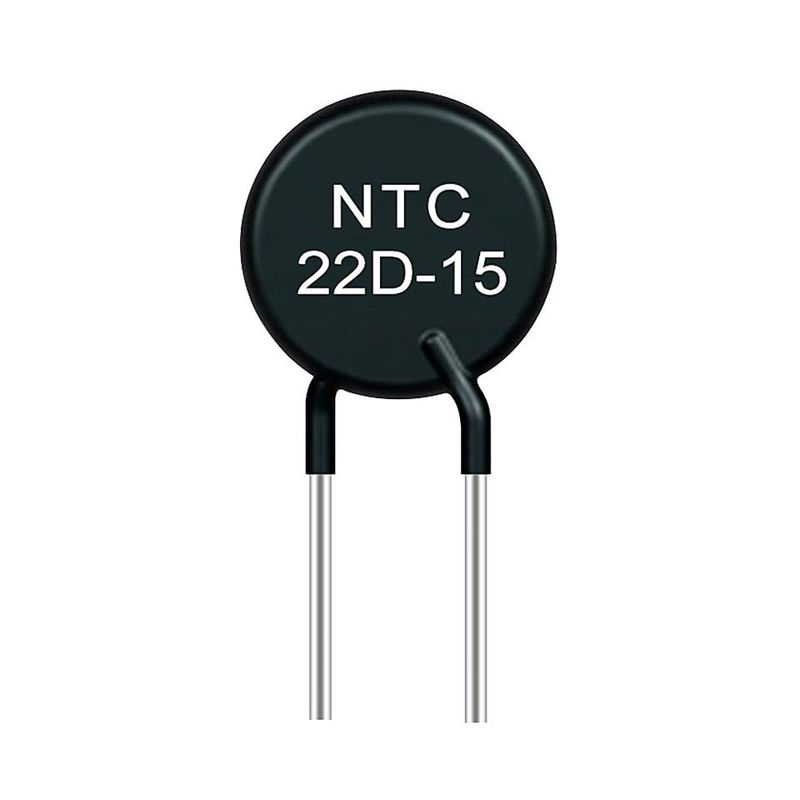

İyi Kararlılık Hızlı Tepki 22D15 NTC Termal Direnç Küçük Artık Direnç
Prensip:
Bir termistörle sıcaklığı ölçmenin prensibi, direncinin sıcaklıkla değişmesidir.Termistörlerin çoğu, negatif özdirencine sahip olmaları, yani sıcaklık arttıkça direncin azalması anlamında sıradan dirençlerden farklıdır.Negatif (NTC) termistörler daha yaygındır, ancak pozitif (PTC) termistörler kullanılabilir.
Malzeme, tip ve boyut:
Termistörler toplu yarı iletken cihazlardır ve bu nedenle çeşitli şekillerde üretilebilirler.Daha yaygın olanlar arasında diskler, boncuklar ve çubuklar bulunur.Boyutlar, 1 mm'lik boncuklardan birkaç santimetre çap ve kalınlığa sahip disklere kadar değişir.
Çoğu sıcaklık değişikliklerine farklı tepki veren farklı tipte termistörler vardır.Termistörler lineer değildir ve yanıt eğrileri tipten tipe değişir.Bazı termistörler neredeyse doğrusal bir sıcaklık-direnç ilişkisine sahiptir, diğerleri ise belirli bir karakteristik sıcaklıkta eğimde (hassasiyette) keskin bir değişikliğe sahiptir.
Asıl avantajı
Bir termistörün ana özelliği, yüksek hassasiyetidir.Sıcaklık direnci katsayısı metalin 10-100 katıdır.10-6°C sıcaklık değişimlerini algılayabilir;çalışma sıcaklığı aralığı geniştir, normal sıcaklık cihazı -55°C ~ 315°C, yüksek sıcaklık cihazı 315°C'nin üzerindeki sıcaklıklar (2000°C'den önce) ve düşük sıcaklık cihazı uygundur - 273°C ~ 55°C;küçük boyut, diğer termometreler tarafından ölçülemeyen insan vücudundaki boşlukların, oyukların ve kan damarlarının sıcaklığını ölçebilir;kullanımı kolay, direnç değeri 0.1 ~ 100kΩ aralığındadır;aralarında herhangi bir seçim;Karmaşık şekle işlenmesi kolay, seri üretim;iyi stabilite, güçlü aşırı yük kapasitesi.
Uygulamalar:
Aşağıdakilerin güç devrelerine monte edilebilir:
• Güç kaynakları ve invertörler
• Kesintisiz güç kaynakları
• Enerji tasarruflu lambalar
• Elektronik Balastlar
• Çeşitli tipteki lambaların Filament Koruması
• Bazı ısıtıcı türleri
• Daha yüksek güç devreleri için MF73'ü sorun
ve MF74 serisi aşırı gerilim bastırıcılar.
| modeli | Nominal sıfır güç | Maks. sabit Durum akımı (A) | artık Direnç(Ω) | B25/85 (K) | tematik zaman sabit(ler) | dağılma |
| 1.3D-13 | 1.3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
Teknik özellik
Gövde çapı Φ40mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73-0.2/50 | 0.2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0,5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Gövde çapı Φ45mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73-0.2/65 | 0.2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0,5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Gövde çapı Φ50mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73-0.2/80 | 0.2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0,5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6.8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0.03 | 6800 |
Ürün Süreci
