Ürün ayrıntıları:
|
| Uygulama: | Anahtarlamalı güç kaynağı ve güç kaynağı devresindeki dalgalanma akımını bastırın | ODM OEM: | Evet |
|---|---|---|---|
| Çalışma sıcaklığı: | -40°C~200°C | Özelleştirme: | örnek hizmetler sağlamak |
| Örneklem: | mevcut | teknoloji: | Karbon Bileşimi |
| Paket Tipi: | Delikten | Medya Mevcut: | veri sayfası, Fotoğraf |
| Vurgulamak: | ODM NTC Termal Direnç,10D15 NTC Termal Direnç,NTC 10D15 |
||

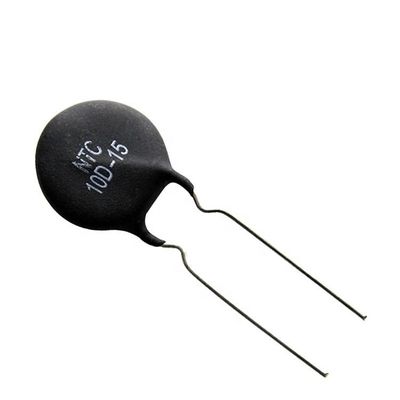

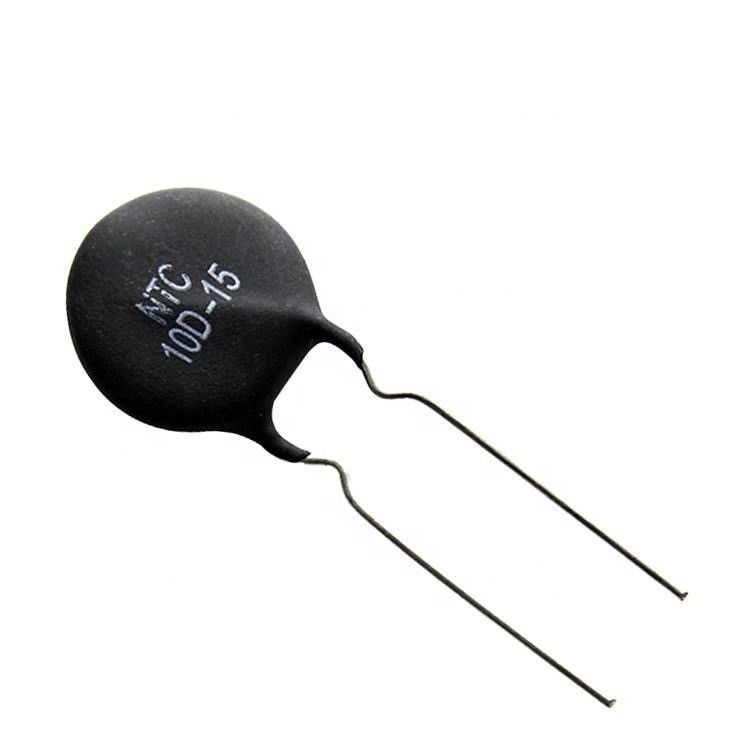

Hızlı Tepki 10D15 NTC Termal Direnç Dalgalanma Akımını Bastırmada Güçlü Yetenek
Asıl avantajı
Bir termistörün ana özelliği, yüksek hassasiyetidir.Sıcaklık direnci katsayısı metalin 10-100 katıdır.10-6°C sıcaklık değişimlerini algılayabilir;çalışma sıcaklığı aralığı geniştir, normal sıcaklık cihazı -55°C ~ 315°C, yüksek sıcaklık cihazı 315°C'nin üzerindeki sıcaklıklar (2000°C'den önce) ve düşük sıcaklık cihazı uygundur - 273°C ~ 55°C;küçük boyut, diğer termometreler tarafından ölçülemeyen insan vücudundaki boşlukların, oyukların ve kan damarlarının sıcaklığını ölçebilir;kullanımı kolay, direnç değeri 0.1 ~ 100kΩ aralığındadır;aralarında herhangi bir seçim;Karmaşık şekle işlenmesi kolay, seri üretim;iyi stabilite, güçlü aşırı yük kapasitesi.
Uygulamalar:
Aşağıdakilerin güç devrelerine monte edilebilir:
• Güç kaynakları ve invertörler
• Kesintisiz güç kaynakları
• Enerji tasarruflu lambalar
• Elektronik Balastlar
• Çeşitli tipteki lambaların Filament Koruması
• Bazı ısıtıcı türleri
• Daha yüksek güç devreleri için MF73'ü sorun
ve MF74 serisi aşırı gerilim bastırıcılar.
| modeli | Nominal sıfır güç | Maks. sabit Durum akımı (A) | artık Direnç(Ω) | B25/85 (K) | tematik zaman sabit(ler) | dağılma |
| 1.3D-13 | 1.3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
Teknik özellik
Gövde çapı Φ40mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73-0.2/50 | 0.2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0,5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Gövde çapı Φ45mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73-0.2/65 | 0.2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0,5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Gövde çapı Φ50mm
| P/N | R25±20%(Ω) | Termal hassas indeks B±10%(K) | Maks sabit durum akımı Imax(A) | Maks akımın yaklaşık R değeri Rmax(Ω) | Maksimum güç dağılımı Pmax(W) | Termal zaman sabiti (mW/C) | Termal zaman sabiti (s) | Maks impuls kapasitansı (uF)240VAC |
| MF73-0.2/80 | 0.2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0,5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6.8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0.03 | 6800 |
Ürün Süreci
NTC termistör kullanımına ilişkin önlemler
1. NTC termistörünün çalışma sıcaklığına dikkat edin.
NTC termistörlerini çalışma sıcaklığı aralığı dışında kullanmayın.φ5, φ7, φ9, φ11 serilerinin çalışma sıcaklığı -40~+150°C'dir;φ13, φ15, φ20 serilerinin çalışma sıcaklığı -40~+200°C'dir.
2. Lütfen nominal güç koşullarında NTC termistörü kullanmaya dikkat edin.
Her spesifikasyonun maksimum anma gücü: φ5-0,7W, φ7-1,2W, φ9-1,9W, φ11-2,3W, φ13-3W, φ15-3,5W, φ20-4W.
3. Yüksek sıcaklık ve yüksek nem ortamında kullanım için önlemler.
Termistörün yüksek sıcaklıkta, yüksek nemli bir ortamda kullanılması gerekiyorsa, kılıf tipi bir termistör kullanın ve kapalı kısmı çevreye (su, nem) maruz bırakmak için koruyucu bir kılıf kullanın ve açık kısmı kılıf doğrudan su ve buharla temas etmeyecektir.
4. Zararlı gaz ve sıvı ortamlarda kullanılamaz.
Aşındırıcı gaz ortamında veya elektrolitlere, tuzlu suya, asitlere, alkalilere veya organik çözücülere maruz kalacağı bir ortamda kullanmayın.
