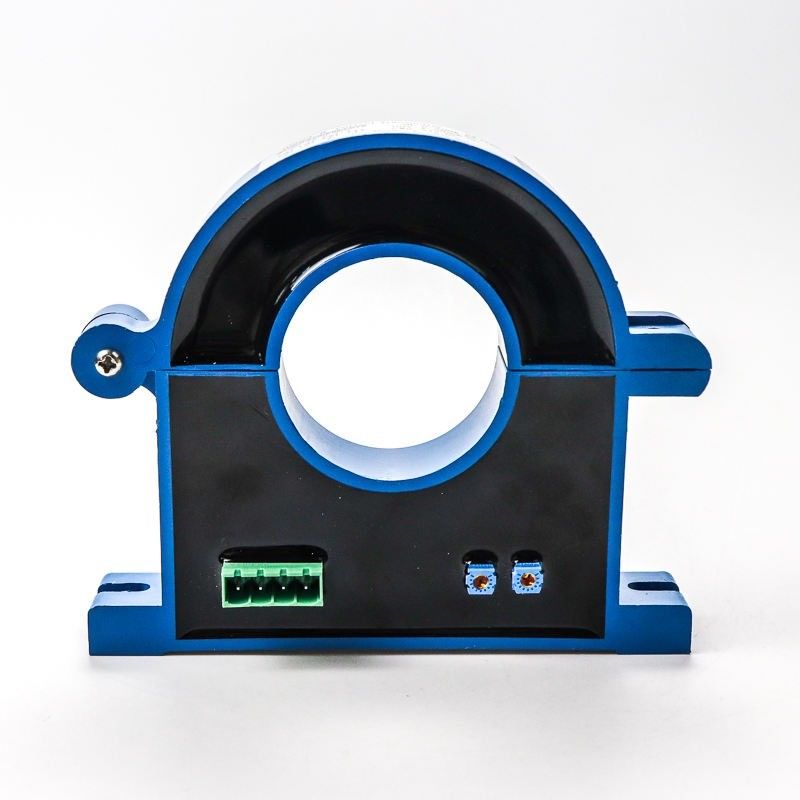

İyi Doğrusallık Hall Etkisi Akım Sensörü Bant Genişliği Hızlı Tepki

İyi Doğrusallık Hall Etkisi Akım Sensörü Bant Genişliği ve Hızlı Yanıt


Hall akım sensörü, Hall etkisine göre yapılmış bir manyetik alan sensörüdür.Açık çevrim (direkt) ve kapalı çevrim (manyetik denge) olmak üzere iki çalışma modu vardır.Doğrudan amplifikasyon Hall sensörünün avantajı, devre formunun basit ve maliyetinin nispeten düşük olmasıdır;dezavantajı, doğruluk ve doğrusallığın zayıf olması, yanıt süresinin yavaş olması ve sıcaklık kaymasının büyük olmasıdır.Eksikliklerinin üstesinden gelmek için kapalı devre (manyetik denge) bir Hall akım sensörü ortaya çıktı.Kapalı devre Hall akım sensörü, sıfır akışlı Hall akım sensörü olarak da bilinir.Bir birincil devre, bir manyetik halka ve bir Hall elemanından oluşur.İkincil bobinlerden, amplifikatörlerden vb. oluşur. Birincil akım IP tarafından üretilen manyetik akı, yüksek kaliteli manyetik çekirdek aracılığıyla manyetik devrede yoğunlaştığında, Hall elemanı manyetik akıyı tespit etmek için hava boşluğuna sabitlenir ve ters kompanzasyon akımı, manyetik çekirdeğe sarılan çok turlu bobinden çıkar.Birincil taraf IP tarafından üretilen manyetik akıyı dengelemek için kullanılır, böylece manyetik devredeki manyetik akı her zaman sıfırda tutulur.Özel bir devre tarafından işlendikten sonra, sensörün çıkış terminali, birincil tarafın akımını doğru bir şekilde yansıtan akım değişikliğini verebilir.Kapalı devre Hall akım sensörünün kısa tepki süresi, yüksek çalışma frekansı, güçlü aşırı yük kapasitesi ve yüksek izolasyon gibi birçok avantajı vardır.


Birçok avantajı nedeniyle Hall akım sensörü, büyük akımların hassas tespiti ve kontrolü yoluyla inverter ürününün güvenli ve güvenilir şekilde çalışmasını sağlar, böylece inverter normal çıkış yaparken anormal koşulları zamanında halledebilir.Frekans dönüştürücünün güvenilirliği iyileştirildi ve frekans dönüştürücünün güvenlik kalitesi iyileştirildi.Bu nedenle, Hall akım sensörünün eviricideki avantajları giderek daha belirgin hale gelmekte ve evirici endüstrisinin vazgeçilmez bir parçası haline gelmiştir.

elektriksel parametreler



Parametre	Sembol	Birim	Şartname			Koşullar
			dak.	Tip	maks.
Nominal Ölçüm Aralığı	IPN	A	-500		500
Besleme gerilimi	UC	v	7.2	12	18	Tam doğruluk
Akım Tüketimi @IP=0A	IC	mA		26		UC=12V, T=25°C
Akım Tüketimi @IP=500A	IC	mA		250		UC=12V, T=25°C
Hassasiyet hatası Doğruluk	XG	%	-0.5		0,5	=-40 ila 85°C; ± 3 sigma(>±30A)
Ofset=0A	iOS	A		±0,2		=-40 ila 85°C;± 3 sigma
IPN ile doğrusallık hatası	εL	%		0.1		@oda sıcaklığı
G sıcaklık katsayısı	TCG	ppm/ °C



CAB-500 CAN Çıkış spesifikasyonu


CANBUS hızı, ürün sürüm tablosuna bakın, CANBUS protokolü: sürüm 2.0A/B
CAN osilatör toleransı: %0,3125
Bayt sırası: büyük endian (Motorola)

Harici olarak eklenecek 120 ohm sonlandırma direnci, dahili CAN empedansı = 2,4Kohm


Mesaj Açıklaması	KÖPEKGİL	isim	Veri Uzunluğu (bayt)	çerçeve tipi	Mesaj başlatma türü	Sinyal açıklaması	Sinyal Adı	Başlangıç ​​biti	Bitiş biti
Geçerli IP (mA)	0x3C2	kabin500	8	durmak	Her 10 ms'de bir döngüsel mesaj	Ip Değeri: 80000000H= 0mA, 7FFFFFFFFH= - 1mA, 80000001H= 1mA	IP_VALUE	0	31
						b0:Hata bilgisi (0=Normal ,1=hata)	HATA_GÖSTERGESİ	32	32
						b7-b1:RxQuality (%0-100)	ERROR_INFORMATION	33	39
						Boş bitler (0'a sabitleyin)	tanımsız	40	47
							PCBA Sürümü	48	55
							YAZILIM Sürümü	56	63
