Ürün ayrıntıları:
|
| Çalışma sıcaklığı: | -40°C~+85°C; | Yalıtım direnci: | >= 500 MΩ; |
|---|---|---|---|
| AC yalıtım testi için Rms gerilimi: | 50Hz 1dk 2.5KV | Örneklem: | mevcut |
| anahtar kelime: | akım sensörü | Çalışma sıcaklığı: | -20-70 ℃ |
| sigorta tipi: | Sigorta Yuvası Tipleri | Güç kaynağı:: | DC24V,DC12V,AC220V |
| Vurgulamak: | CAB500 Hall Etkili Akım Sensörü,Hall Etkili Akım Sensörü DC24V,DC12V Hall Etkili DC Akım Sensörü |
||

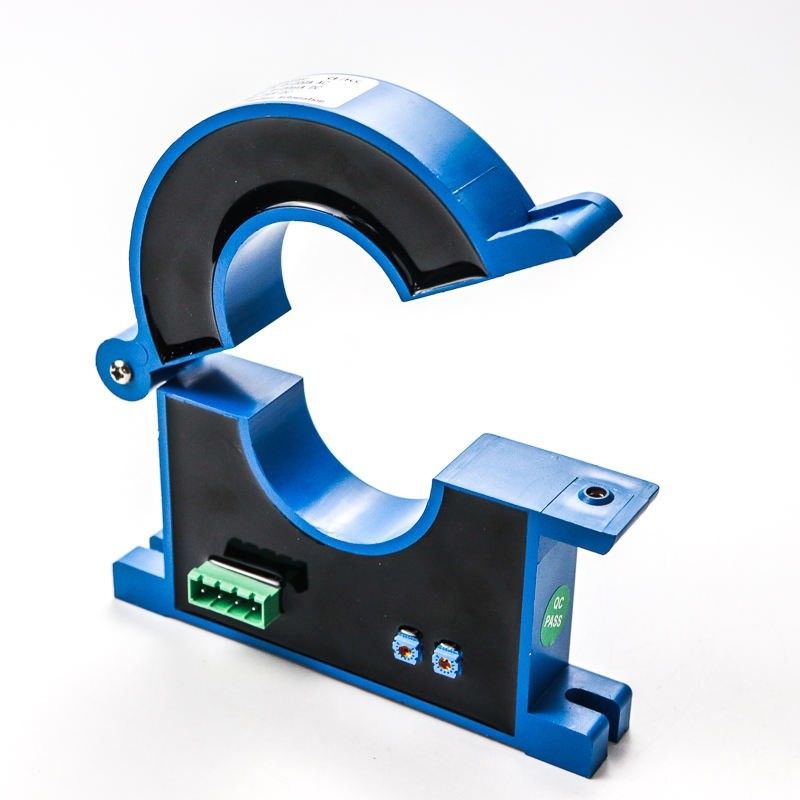

Güçlü Aşırı Yük Kapasitesi Hall Etkisi Akım Sensörü İyi Dinamik Performans
Karakteristik
CAB500 Serisi akım sensörü, Sinomags Active Close Loop teknolojisine dayalıdır,
CANBUS dijital çıkışlı.500A anma akımını ölçmek için kullanılabilir.Tescilli bir Dijital Tazminat teknolojisi kullanma.Bu ürün, performans ve güvenilirliğin en iyi kombinasyonunu sunar.
Hata ± 0,2A @ ±<30A, Hata ±0,5A @ ±<100A;Hata ±1.0A @ ±100A-300A;Hata ±1,5A @ >±300-500A.
Karmaşık elektromanyetik girişim ortamına karşı yüksek elektromanyetik uyumluluk.
Mükemmel anti manyetik girişim.
Can bus çıkışı, sistem entegrasyonu için uygundur.
Ultra yüksek aşırı akım kapasitesi
Genel parametreler
Çalışma sıcaklığı: -40°C~+85°C;
Yalıtım direnci: >= 500 MΩ;
AC yalıtım testi için Rms voltajı 50Hz 1dk 2,5KV Aşırı voltaj 24V/1dk
Elektrostatik deşarj voltajı 4KV
Kurulum | Standart ray + Düz vidalı sabitleme |
Orijinal taraf anma akımı | 50A;100A;200A;500A; 800A;1000A;özelleştirme |
Orijinal yan ölçüm aralığı | 100A-1200A |
Nominal çıktı | 5V;DC0~20mA;DC4~20mA;özelleştirme |
yardımcı güç kaynağı | DC12V,DC24V,DC±12V,DC±15V |
Yükleme kapasitesi | Voltaj çıkışı: 5mA; Akım çıkışı: 6V; |
doğrusallık | 0,005 |
Kesinlik | 0.01 |
Tepki Süresi | <200ms |
Sıcaklık kayması | ≤500PPM/℃ |
Bant genişliği | DC~20KHz |
akım tüketimi | ≤25mA |
Çalışma sıcaklığı | -10°C~+70°C |
Depolama sıcaklığı | -25°C~+85°C |
İzolasyon basıncı direnci | 2.5kV/50Hz,1Dk |
Ofset gerilimi | ≤20mvV |
Sıfır çıktı | ≤0,15mA |
di/dt takip et | >50A/us |
elektriksel parametreler
Parametre | Sembol | Birim | Şartname | Koşullar | ||
dak. | Tip | maks. | ||||
Nominal Ölçüm Aralığı | IPN | A | -500 | 500 | ||
Besleme gerilimi | UC | v | 7.2 | 12 | 18 | Tam doğruluk |
Akım Tüketimi @IP=0A | IC | mA | 26 | UC=12V, T=25°C | ||
Akım Tüketimi @IP=500A | IC | mA | 250 | UC=12V, T=25°C | ||
Hassasiyet hatası Doğruluk | XG | % | -0.5 | 0,5 | =-40 ila 85°C; | |
Ofset=0A | iOS | A | ±0,2 | =-40 ila 85°C;± 3 sigma | ||
IPN ile doğrusallık hatası | εL | % | 0.1 | @oda sıcaklığı | ||
G sıcaklık katsayısı | TCG | ppm/ | ||||
