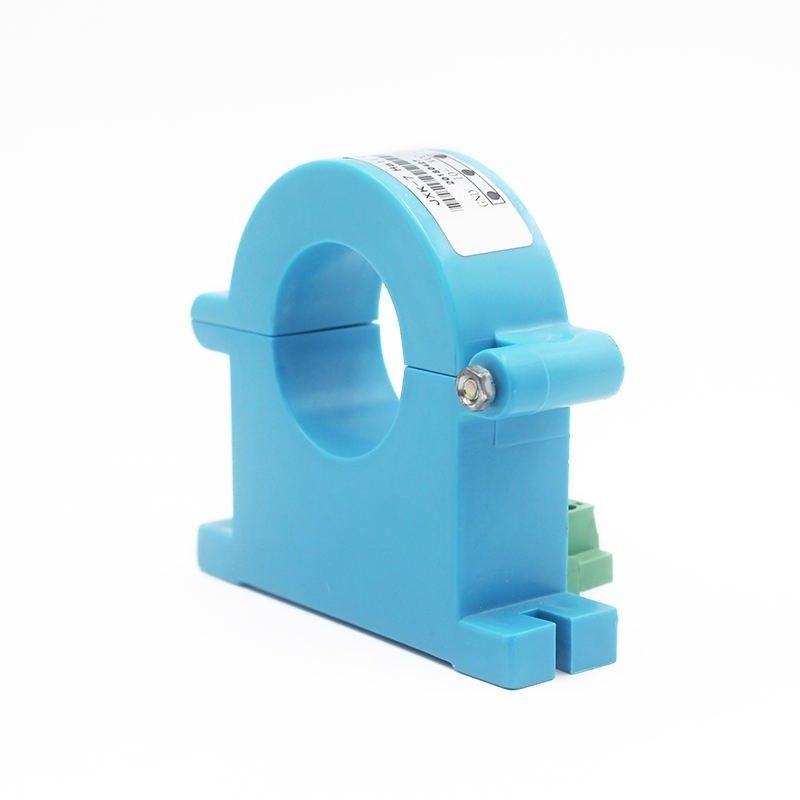

Yüksek Ölçüm Doğruluğu Hall Etkisi Akım Sensörü Güçlü Aşırı Yük Kapasitesi ve Geniş Ölçüm Aralığı
Ürün Açıklaması
İşlev:
Hall akım sensörü temel olarak AC, DC ve nabız gibi karmaşık sinyallerin izolasyonu ve dönüştürülmesi için uygundur.Hall etkisi prensibi sayesinde, dönüştürülen sinyal doğrudan toplanabilir ve AD, DSP, PLC ve ikincil enstrümanlar gibi çeşitli edinim cihazları tarafından kabul edilebilir., hızlı yanıt süresi, geniş akım ölçüm aralığı, yüksek hassasiyet, güçlü aşırı yük kapasitesi, iyi doğrusallık ve güçlü parazit önleme yeteneği
Uygulamalar:
Hall akımı sensörleri, değişken frekanslı hız kontrol cihazları, invertör cihazları, UPS güç kaynakları, invertör kaynak makineleri, elektrolitik kaplama, CNC takım tezgahları, mikrobilgisayar izleme sistemleri, elektrik şebekesi izleme sistemleri ve akımın izolasyonu ve tespiti gerektiren çeşitli alanlarda yaygın olarak kullanılabilir. ve voltaj.
Hall akım sensörü avantajları:
1. Yüksek hassasiyet:
Tespit edilen sinyalin yoğunluğu gittikçe zayıflıyor, bu da manyetik sensörün hassasiyetinin büyük ölçüde iyileştirilmesini gerektiriyor.
Uygulamalar akım sensörlerini, açı sensörlerini, dişli sensörlerini ve uzay ortamı ölçümünü içerir.
2. Sıcaklık kararlılığı:
Daha fazla uygulama alanı, sensörlerin giderek daha zorlu ortamlarda çalışmasını gerektirir;
Bu, manyetik sensörün iyi bir sıcaklık kararlılığına sahip olmasını gerektirir ve endüstriyel uygulamaları otomotiv elektroniği endüstrisini içerir.
3. Parazit önleme:
Birçok alanda, sensörün kullanım ortamının değerlendirilmesi yoktur, bu nedenle sensörün kendisinin iyi bir anti-parazite sahip olması gerekir.Otomotiv elektroniği, su sayaçları vb.
4. Yüksek frekans özellikleri:
Uygulama alanlarının tanıtımı ile akım sensörlerinin çalışma frekansının daha yüksek ve daha yüksek olması istenmektedir.Uygulama alanları su sayaçlarını, otomotiv elektroniği endüstrisini ve bilgi kayıt endüstrisini içerir.
5. Düşük güç tüketimi:
Birçok alan, sensörün hizmet ömrünü uzatmak için sensörün son derece düşük güç tüketimine sahip olmasını gerektirir.
Vücuda manyetik biyoçip, pusula vb. yerleştirmek için uygulanır.
Hall akım sensörünün yukarıda belirtilenler dışındaki avantajlarının paylaşılmasının sonuna geldik;
Hall akım sensörü ayrıca iyi ısı yalıtımı ve basınç direnci özelliklerine ve mükemmel alev geciktirici özelliklere sahiptir.
|
Kurulum
|
Standart ray + Düz vidalı sabitleme
|
|
Orijinal taraf anma akımı
|
50A;100A;200A;500A;
800A;1000A;özelleştirme |
|
Orijinal yan ölçüm aralığı
|
100A-1200A
|
|
Nominal çıktı
|
5V;DC0~20mA;DC4~20mA;özelleştirme
|
|
yardımcı güç kaynağı
|
DC12V,DC24V,DC±12V,DC±15V
|
|
Yükleme kapasitesi
|
Voltaj çıkışı: 5mA;
Akım çıkışı: 6V; |
|
doğrusallık
|
0,005
|
|
Kesinlik
|
0.01
|
|
Tepki Süresi
|
<200ms
|
|
Sıcaklık kayması
|
≤500PPM/℃
|
|
Bant genişliği
|
DC~20KHz
|
|
akım tüketimi
|
≤25mA
|
|
Çalışma sıcaklığı
|
-10°C~+70°C
|
|
Depolama sıcaklığı
|
-25°C~+85°C
|
|
İzolasyon basıncı direnci
|
2.5kV/50Hz,1Dk
|
|
Ofset gerilimi
|
≤20mvV
|
|
Sıfır çıktı
|
≤0,15mA
|
|
di/dt takip et
|
>50A/us
|
elektriksel parametreler
|
Parametre |
Sembol |
Birim |
Şartname |
Koşullar |
||
|
dak. |
Tip |
maks. |
||||
|
Nominal Ölçüm Aralığı |
IPN |
A |
-500 |
500 |
||
|
Besleme gerilimi |
UC |
v |
7.2 |
12 |
18 |
Tam doğruluk |
|
Akım Tüketimi @IP=0A |
IC |
mA |
26 |
UC=12V, T=25°C |
||
|
Akım Tüketimi @IP=500A |
IC |
mA |
250 |
UC=12V, T=25°C |
||
|
Hassasiyet hatası Doğruluk |
XG |
% |
-0.5 |
0,5 |
=-40 ila 85°C; |
|
|
Ofset=0A |
iOS |
A |
±0,2 |
=-40 ila 85°C;± 3 sigma |
||
|
IPN ile doğrusallık hatası |
εL |
% |
0.1 |
@oda sıcaklığı |
||
|
G sıcaklık katsayısı |
TCG |
ppm/ |
||||
CAB-500 CAN Çıkış spesifikasyonu
CANBUS hızı, ürün sürüm tablosuna bakın, CANBUS protokolü: sürüm 2.0A/B
CAN osilatör toleransı: %0,3125
Bayt sırası: büyük endian (Motorola)
Harici olarak eklenecek 120 ohm sonlandırma direnci, dahili CAN empedansı = 2,4Kohm
|
Mesaj Açıklaması |
KÖPEKGİL |
isim |
Veri Uzunluğu (bayt) |
çerçeve tipi |
Mesaj başlatma türü |
Sinyal açıklaması |
Sinyal Adı |
Başlangıç biti |
Bitiş biti |
|
Geçerli IP (mA) |
0x3C2 |
kabin500 |
8 |
durmak |
Her 10 ms'de bir döngüsel mesaj |
Ip Değeri: 80000000H= 0mA, 7FFFFFFFFH= - 1mA, 80000001H= 1mA |
IP_VALUE |
0 |
31 |
|
b0:Hata bilgisi (0=Normal ,1=hata) |
HATA_GÖSTERGESİ |
32 |
32 |
||||||
|
b7-b1:RxQuality (%0-100) |
ERROR_INFORMATION |
33 |
39 |
||||||
|
Boş bitler (0'a sabitleyin) |
tanımsız |
40 |
47 |
||||||
|
PCBA Sürümü |
48 |
55 |
|||||||
|
YAZILIM Sürümü |
56 |
63 |
S: numune sağlıyor musunuz?Ürün özelleştirilebilir mi?
C: Evet.
S: Teslim süreniz ne kadar?
C: 5-7 iş günü.
S: Ticaret şirketi veya üretici misiniz?
C: fabrikayız.
S: Nasıl sipariş verebilirim?
A: Sipariş detaylarınız hakkında e-posta yoluyla bizimle iletişime geçebilir veya doğrudan çevrimiçi sipariş verebilirsiniz.
