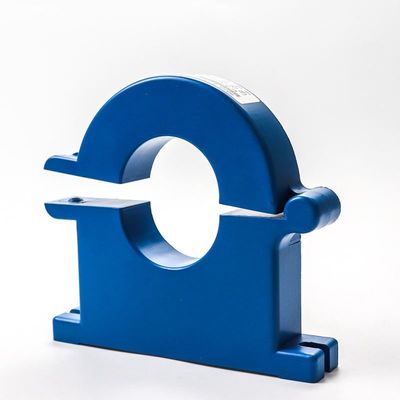

Hızlı Tepki Hall Etkisi Akım Sensörü Küçük Boy Hafif Kolay Kurulum
Hall sensörü, Hall etkisine göre yapılmış bir manyetik alan sensörüdür.Hall etkisi bir tür manyetoelektrik etkidir.Bu fenomen, 1879'da metallerin iletken mekanizmasını incelerken Hall (AHHall, 1855-1938) tarafından keşfedildi.Daha sonra yarı iletkenlerin ve iletken sıvıların da bu etkiye sahip olduğu ve yarı iletkenlerin Hall etkisinin metallerden çok daha güçlü olduğu bulundu.Bu fenomenden yapılan çeşitli Hall elemanları, endüstriyel otomasyon teknolojisi, algılama teknolojisi ve bilgi işleme vb. yönlerde yaygın olarak kullanılmaktadır.Hall etkisi, yarı iletken malzemelerin özelliklerini incelemek için temel bir yöntemdir.Hall etkisi deneyi ile ölçülen Hall katsayısı, yarı iletken malzemelerin iletkenlik tipi, taşıyıcı konsantrasyonu ve taşıyıcı hareketliliği gibi önemli parametreleri belirleyebilir.
Karakteristik
CAB500 Serisi akım sensörü, Sinomags Active Close Loop teknolojisine dayalıdır,
CANBUS dijital çıkışlı.500A anma akımını ölçmek için kullanılabilir.Tescilli bir Dijital Tazminat teknolojisi kullanma.Bu ürün, performans ve güvenilirliğin en iyi kombinasyonunu sunar.
Hata ± 0,2A @ ±<30A, Hata ±0,5A @ ±<100A;Hata ±1.0A @ ±100A-300A;Hata ±1,5A @ >±300-500A.
Karmaşık elektromanyetik girişim ortamına karşı yüksek elektromanyetik uyumluluk.
Mükemmel anti manyetik girişim.
Can bus çıkışı, sistem entegrasyonu için uygundur.
Ultra yüksek aşırı akım kapasitesi
Genel parametreler
Çalışma sıcaklığı: -40°C~+85°C;
Yalıtım direnci: >= 500 MΩ;
AC yalıtım testi için Rms voltajı 50Hz 1dk 2,5KV Aşırı voltaj 24V/1dk
Elektrostatik deşarj voltajı 4KV
|
Kurulum
|
Standart ray + Düz vidalı sabitleme
|
|
Orijinal taraf anma akımı
|
50A;100A;200A;500A;
800A;1000A;özelleştirme |
|
Orijinal yan ölçüm aralığı
|
100A-1200A
|
|
Nominal çıktı
|
5V;DC0~20mA;DC4~20mA;özelleştirme
|
|
yardımcı güç kaynağı
|
DC12V,DC24V,DC±12V,DC±15V
|
|
Yükleme kapasitesi
|
Voltaj çıkışı: 5mA;
Akım çıkışı: 6V; |
|
doğrusallık
|
0,005
|
|
Kesinlik
|
0.01
|
|
Tepki Süresi
|
<200ms
|
|
Sıcaklık kayması
|
≤500PPM/℃
|
|
Bant genişliği
|
DC~20KHz
|
|
akım tüketimi
|
≤25mA
|
|
Çalışma sıcaklığı
|
-10°C~+70°C
|
|
Depolama sıcaklığı
|
-25°C~+85°C
|
|
İzolasyon basıncı direnci
|
2.5kV/50Hz,1Dk
|
|
Ofset gerilimi
|
≤20mvV
|
|
Sıfır çıktı
|
≤0,15mA
|
|
di/dt takip et
|
>50A/us
|
elektriksel parametreler
|
Parametre |
Sembol |
Birim |
Şartname |
Koşullar |
||
|
dak. |
Tip |
maks. |
||||
|
Nominal Ölçüm Aralığı |
IPN |
A |
-500 |
500 |
||
|
Besleme gerilimi |
UC |
v |
7.2 |
12 |
18 |
Tam doğruluk |
|
Akım Tüketimi @IP=0A |
IC |
mA |
26 |
UC=12V, T=25°C |
||
|
Akım Tüketimi @IP=500A |
IC |
mA |
250 |
UC=12V, T=25°C |
||
|
Hassasiyet hatası Doğruluk |
XG |
% |
-0.5 |
0,5 |
=-40 ila 85°C; |
|
|
Ofset=0A |
iOS |
A |
±0,2 |
=-40 ila 85°C;± 3 sigma |
||
|
IPN ile doğrusallık hatası |
εL |
% |
0.1 |
@oda sıcaklığı |
||
|
G sıcaklık katsayısı |
TCG |
ppm/ |
||||
CAB-500 CAN Çıkış spesifikasyonu
CANBUS hızı, ürün sürüm tablosuna bakın, CANBUS protokolü: sürüm 2.0A/B
CAN osilatör toleransı: %0,3125
Bayt sırası: büyük endian (Motorola)
Harici olarak eklenecek 120 ohm sonlandırma direnci, dahili CAN empedansı = 2,4Kohm
|
Mesaj Açıklaması |
KÖPEKGİL |
isim |
Veri Uzunluğu (bayt) |
çerçeve tipi |
Mesaj başlatma türü |
Sinyal açıklaması |
Sinyal Adı |
Başlangıç biti |
Bitiş biti |
|
Geçerli IP (mA) |
0x3C2 |
kabin500 |
8 |
durmak |
Her 10 ms'de bir döngüsel mesaj |
Ip Değeri: 80000000H= 0mA, 7FFFFFFFFH= - 1mA, 80000001H= 1mA |
IP_VALUE |
0 |
31 |
|
b0:Hata bilgisi (0=Normal ,1=hata) |
HATA_GÖSTERGESİ |
32 |
32 |
||||||
|
b7-b1:RxQuality (%0-100) |
ERROR_INFORMATION |
33 |
39 |
||||||
|
Boş bitler (0'a sabitleyin) |
tanımsız |
40 |
47 |
||||||
|
PCBA Sürümü |
48 |
55 |
|||||||
|
YAZILIM Sürümü |
56 |
63 |
