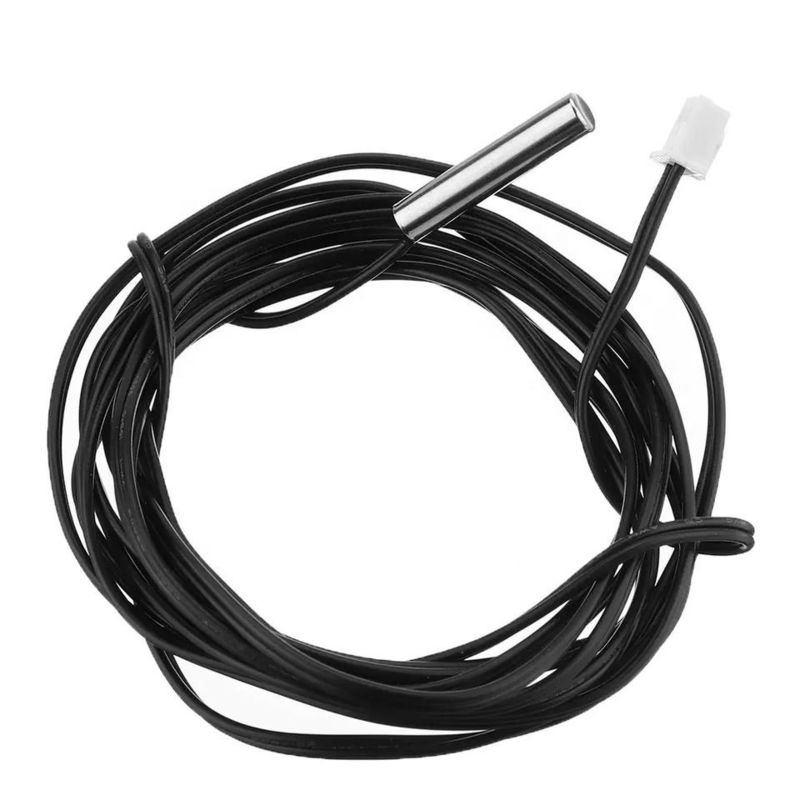

Su geçirmez NTC 10K 1% 3950 Termistör Doğruluğu Sıcaklık Sensörü Kablo Probu
Özellikler:
Paslanmaz çelik kılıf ve su geçirmez
Ölçüm aralığı: -20 ila 105 °C
Tel uzunluğu: 2 metre
Prob boyutu: 5 x 25 mm
Çıkış: 2 tel
Tip: NTC 10k±1% 3950
ADC ve bu 10k NTC BAĞLANTISINI kullanarak ortam sıcaklıklarını ölçün
Sıcaklık dönüşüm tablosuna direnç LINK
B sabiti: 3380K -/+ %1
Tipik Dağılım Sabiti 5mW/ °C
Prob yalıtımı: >100MOhm
Tepe Voltajı sürdürme süresi: 2 saniye, AC1800V 1mA 2 saniye
Stres sürekliliği: 1 dakika boyunca 9,8 N (1kgF) deformasyon yok
Özellikler
1. Orijinal normal sıcaklık probundan doğrudan maruz kalan sıcaklık ölçümünden direnç paketi sıcaklığına yükseltme
ölçüm.Sıcaklık ölçüm kafası silindir çapı 3 mm, uzunluk 15 mm, destekleyen ısıtma bloğu ile birlikte kullanılabilir
termokupl.
2. Sıcaklık ölçüm aralığı -50 ℃~ +250 ℃'den -50 ℃ ~ +350 ℃'ye yükseltilir.Yüksek sıcaklıkta yazdırmak çok yardımcı olur
filament ve orijinal K tipi termokupl sıcaklığını değiştirebilir.Yüksek sıcaklıkta filament yazdırmanız gerekirse, HT-NTC100K
termistörler şiddetle tavsiye edilir.
3. HT-NTC100K sıcaklık ölçüm termistörünün yeni versiyonu, iç sıcaklık ile 304 paslanmaz çeliği benimser
Hassas sıcaklık ölçümü ile maksimum hizmet ömrünü sağlamak için paket.
4. HT-NTC100K termistörü, daha yüksek sıcaklıklara dayanabilen beyaz bir yüksek sıcaklık kablosu kullanır.Ve müşterilerin rahatlığı için,
teller hat bağlantısını benimser, müşteri uygulamalarına bağlı olarak telleri yırtabilir.Yüksek sıcaklık hattı
piyasadaki diğerlerinden iki kat daha kalın ve kırılması kolay değil.
5. Sıcaklık baş silindiri boyutu ve tellerin uzunluğu dahil olmak üzere farklı özelliklerin özelleştirilmesini destekler
M8 Vidalı NTC Sıcaklık Sensörü Uygulamaları
1. Isıtıcı, Isıtıcı, Otomobil klimaları, Buzdolapları, Dondurucular,
2. Su ısıtıcıları, Gaz kazanı, Elektrikli su ısıtıcıları, Duvar tipi gaz kazanı, Su sebilleri,
3. Ekmek kızartma makinesi, Mikrodalga fırın, Hava kurutucu, Kızartma tavası, İndüksiyonlu ocak, Elektrikli ocak,
4. Ütü, Giysi buharlayıcı, Saç düzleştirici, Kahve makinesi, Cezve,
6. Pirinç pişirici, Kuluçka makinesi sıcaklık kontrolü, Yumurta kaynatıcı vb.
|
Tip
|
NTC(termistör) Sıcaklık Sensörü
|
|
Sıcaklık aralığı
|
-50 ℃ ~ +300 ℃; Özelleştirilmiş
|
|
Doğruluk
|
%1;%5;%10
|
|
RT(25°C)
|
1K；2K；2.2k；2.7k；3K；5K；7K；8K；12K；15K；20K；25K；30K；40K；47K；50K；60K；70K；100K；200K；250K；250K； 1000K；Özelleştirilmiş
|
|
B değeri
|
3274;3435;3470;3928;3950;3977;4100;4200;4400;Özelleştirilmiş
|
|
Prob Malzemesi
|
Paslanmaz çelik SS304; alüminyum; bakır; plastik; epoksi; cam
|
|
Kurulum
|
Flanşlı; Yüzey; Dişli; Plastik; Düz; Film; Özelleştirilmiş
|
|
Tel Malzeme
|
Daralan tüp; PVC tüp; cam elyaf tüp; teflon tüp
|
|
Bağlayıcı
|
Molex;JST;DuPont;CWB;CJT;U tipi;Özelleştirilmiş
|
|
Su geçirmez
|
IP67;IP68
|
Tüm parametreler özel tasarım olabilir.
Hizmet standartları: Tüm müşterilere yüksek kaliteli ve duyarlı hizmetler sunmayı taahhüt ediyoruz.
En hızlı yanıt: ayrıntılı bilgiler, özel model ve ürün fiyatları, talebinizi aldıktan sonra hızlı bir şekilde sağlanacaktır.
Kalite güvencesi: İyi kalite, gelişmiş üretim teknolojisi ile sağlanır.Ve tüm ürünler kalite kontrol yöneticimiz tarafından kontrol edilecektir.
Otomatik Sıcaklık Sensörünün avantajları ve özellikleri
- NTC sıcaklık sensörünün kalbine sahibiz - yüksek performanslı sıcaklık ölçümü NTC termistörü için tam üretim hattı setleri ve tescilli fikri mülkiyet haklarının çekirdek teknolojisi.
- NTC Sıcaklık sensörünün her türlü NTC çekirdek elemanına sahibiz - yüksek performanslı sıcaklık ölçüm termistörleri kendi üretimi, komple seri, yapısal çeşitliliktir.Ürünlerimiz, düşük sıcaklık, orta ve düşük sıcaklıktan orta-yüksek sıcaklığa kadar farklı sıcaklık alanlarında ön ölçüm gereksinimlerini karşılayabilir. Bu ürünler, yerli ve yabancı birçok güvenlik sertifikasını geçmiştir.
- Direnç ve sıcaklık özellikleri, müşterinin gereksinimlerini tamamen karşılayabilir ve müşterilere en iyi rahatlığı sağlayabilir.
- NTC sıcaklık sensörünün olgun üretim tekniği, Büyük ölçekli seri üretim, ürün en iyi yalıtım sızdırmazlığı, Mekanik çarpışma, bükülmeye karşı direnç, iyi ayarlanma yeteneğine sahiptir.
Güvenilirlik testi
| Test Öğesi |
Test Standardı |
Test metodu |
Performans gereksinimleri |
| Sıfır Güç Direnci |
IEC 60539-1 |
Numuneleri 25°C±0,005°C'de sabit sıcaklık banyosuna daldırın, kararlı direnci test edin |
Direnç tol ±1%
|
| B değeri |
IEC60539-1 |
Örnekleri 25°C, 50°C(veya 85°C) sabit sıcaklık banyosuna daldırın, sabit direnci test edin ve B değerini hesaplayın |
Direnç tol ±1%
|
| Serbest düşüş |
IEC60068-2-32
|
Düşme yüksekliği: 1.5±0.1m, Yüzey: Çimento, 1 kez |
Belirgin bir hasar yok, R25 △R/R≤±1%
|
| yalıtım |
IEC60539-1
|
Yalıtım kabuğu üzerinde 500V basınç testi yalıtım direnci |
>500MOhm
|
| Dayanma gerilimi |
IEC60539-1 |
Dayanım gerilimi: 1500V/AC ,Kaçak akım:2mA Kalıcılık: 60sn
|
Belirgin bir hasar yok
|
| Tansiyon |
IEC60068-2-21 |
Sonunda tek tip hız çekin, F>4.0KG (müşteri tarafından talep edilir)
|
Belirgin bir hasar yok, R25 △R/R≤±1%
|
| Titreşim |
Q/HBm 108-94 |
Test frekansı: 10~500Hz, salınım: 1,2 mm hızlanma: 30m/s2 X,Y,Z Yönü Süre:8Saat/yön |
Belirgin bir hasar yok, R25 △R/R≤±1%
|
| Sabit nem ve ısı |
IEC60068-2-78 |
Sıcaklık:40±2℃ Nem:92-95%RH Süre:1000±24Saat |
Belirgin bir hasar yok, R25 △R/R≤±1%
|
| Termal zaman sabiti |
EC60539-1 |
25 ℃ suya batırın, termal dengeden sonra 85 ℃ suya daldırın, direnç %63,2'ye ulaşır, toplam süreyi hesaplayın |
<10 saniye
|
| Yüksek sıcaklıkta depolama |
IEC60068-2-2 |
Sıcaklık:125℃±5℃ Süre: 1000±24Saat |
Belirgin bir hasar yok, R25 △R/R≤±1% |
| Soğuk ve termal şok |
IEC60068-2-14 |
-40℃~+125℃ T1:30dk Döngü süresi:1000
|
Belirgin bir hasar yok, R25 △R/R≤±1%
|
| Deneyi vurun |
IEC60068-2-77 |
Hızlanma:250m/s2 Darbe süresi: 6ms Vuruş süreleri: 1000 Toparlanma süresi: 2 Saat
|
Belirgin bir hasar yok, R25 △R/R≤±1%
|
| Düşük sıcaklıkta depolama |
IEC60068-2-1 |
Sıcaklık: 40±2℃ Süre: 1000±24Saat
|
Belirgin bir hasar yok, R25 △R/R≤±1%
|
| Tuz spreyi |
IEC60068-2-11 |
Sıcaklık: 35±2℃ Toplama saati: 1,0mL~2,0mL Süre: fiili talebe göre belirleyin |
Belirgin bir hasar yok, R25 △R/R≤±1%
|
Tam modeli almanıza yardımcı olmak için lütfen aşağıdaki gerekli bilgileri sağlayın:
1. Termistörün uygulaması:__________
2. Termistörün çalışma ortamı: ________
3. Çalışma sıcaklığı aralığı: ___°c ila ___°c
4. Termistörün boyutu ve çizimi
