Ürün ayrıntıları:
|
| Uygulama: | Otomotiv, Medikal, Barbekü, Ev Aletleri Vb. | Konut: | Epoksi/Pirinç/Paslanmaz Çelik/Alüminyum/Plastik Vb. |
|---|---|---|---|
| Özelleştirme: | örnek hizmetler sağlamak | Örneklem: | mevcut |
| Kablo/Tel: | PVC, Silikon, FEP, Fiberglas İzolasyon, Diğer | Çalışma Sıcaklığı Aralığı: | -80~+600Derece |
| Paket Tipi: | Delikten | Direnç Toleransı:: | ± %0,5 ± %1 ± %2 ± %3 ± %5 |
| Vurgulamak: | Yüksek Hassasiyetli NTC Sıcaklık Sensörü,VDE NTC Sıcaklık Sensörü,Hassas NTC Termistör |
||

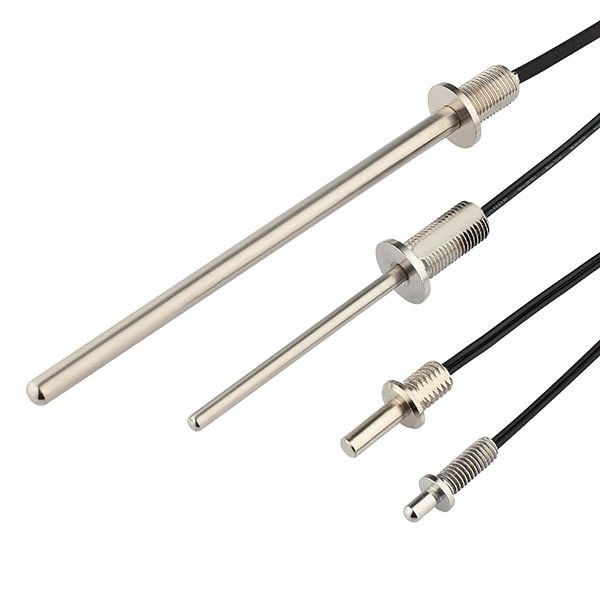

Yüksek Hassasiyetli NTC Sıcaklık Sensörü Yüksek Termal İletkenlik Alümina Kabuk Contası
NTC sıcaklık sensörü, yaygın olarak kullanılan bir sıcaklık ölçüm cihazıdır.Genellikle NTC termistörü, prob (metal kabuk veya plastik kabuk, vb., uzatma kablosu ve metal terminal veya konektörden) oluşur.Başlıca özelliği, çalışma sıcaklığı aralığı içindeki sıcaklığın- Voltaj ilişkisinin düz bir çizgi olmasıdır.Sıcaklık ölçümü ve sıcaklık kontrol devresi tasarımındaki bu ikinci gelişme, sıcaklık ölçümünü veya sıcaklık kontrol devresi tasarımını lineerleştirme işlemi olmadan tamamlayarak cihaz tasarımını ve hata ayıklamayı basitleştirir.
Özellikler
Kanıtlanmış Kararlılık ve Güvenilirlik,
Uygun maliyetli çözümler
Özel uygulamalar için tasarlanmış çeşitli metal ve plastik muhafazalar ve borular
İyi sensör koruması için farklı reçine türleri ile kaplanmıştır
Özel kablo türleri (2 damarlı kablolar veya PVC, Silikon, Teflon veya Kynar yalıtımlı çok telli kablolar, ekranlı ve diğer kablolar), konektörler ve diğer eklerle birlikte sunulur
Çevre koşullarından iyi koruma sağlar
Kanıtlanmış yüksek voltaj gücü ve dinamik güç
Geniş Direnç/Sıcaklık aralığı, özellikler
Sıcaklık ölçümü, kontrolü ve telafisi için tasarlanmıştır
|
Tip
|
NTC(termistör) Sıcaklık Sensörü
|
|
Sıcaklık aralığı
|
-50 ℃ ~ +300 ℃; Özelleştirilmiş
|
|
Doğruluk
|
%1;%5;%10
|
|
RT(25°C)
|
1K；2K；2.2k；2.7k；3K；5K；7K；8K；12K；15K；20K；25K；30K；40K；47K；50K；60K；70K；100K；200K；250K；250K； 1000K；Özelleştirilmiş
|
|
B değeri
|
3274;3435;3470;3928;3950;3977;4100;4200;4400;Özelleştirilmiş
|
|
Prob Malzemesi
|
Paslanmaz çelik SS304; alüminyum; bakır; plastik; epoksi; cam
|
|
Kurulum
|
Flanşlı; Yüzey; Dişli; Plastik; Düz; Film; Özelleştirilmiş
|
|
Tel Malzeme
|
Daralan tüp; PVC tüp; cam elyaf tüp; teflon tüp
|
|
Bağlayıcı
|
Molex;JST;DuPont;CWB;CJT;U tipi;Özelleştirilmiş
|
|
Su geçirmez
|
IP67;IP68
|
Ntc sıcaklık sensörünün prensibi nedir?
NTC sıcaklık sensörünün prensibi, sıcaklık belirli bir ölçüm gücünün altında yükseldikçe hızla düşmek için NTC termistörünü kullanmaktır.Bu özelliği kullanarak, NTC termistörü, sıcaklığı tespit etme ve kontrol etme amacına ulaşmak için direnç değerini ölçerek karşılık gelen sıcaklığı belirlemek için kullanılabilir.
Negatif sıcaklık katsayılı termistörler manganez, kobalt, nikel ve bakır gibi metal oksitlerden yapılmış olup seramik teknolojisi ile üretilmektedir.Bu metal oksit malzemelerin hepsi yarı iletken özelliklere sahiptir, çünkü iletkenlik açısından germanyum ve silikon gibi yarı iletken malzemelere tamamen benzerler.Sıcaklık düşük olduğunda bu oksit malzemelerdeki taşıyıcı sayısı (elektron ve boşluk) az olduğundan direnç değeri yüksektir;sıcaklık arttıkça taşıyıcı sayısı artar dolayısıyla direnç değeri düşer.Oda sıcaklığında NTC termistörünün varyasyon aralığı 100~1.000.000 ohm'dur ve sıcaklık katsayısı -2[%]~-6,5[%]'dir.
(En yüksek tolerans ±0.02℃'ye ulaşabilir) (Yıllarca kayma oranı ≤1‰)
Güvenilirlik testi
| Test Öğesi | Test Standardı | Test metodu | Performans gereksinimleri |
| Sıfır Güç Direnci | IEC 60539-1 | Numuneleri 25°C±0,005°C'de sabit sıcaklık banyosuna daldırın, kararlı direnci test edin |
Direnç tol ±1% |
| B değeri | IEC60539-1 | Örnekleri 25°C, 50°C(veya 85°C) sabit sıcaklık banyosuna daldırın, sabit direnci test edin ve B değerini hesaplayın |
Direnç tol ±1% |
| Serbest düşüş |
IEC60068-2-32 |
Düşme yüksekliği: 1.5±0.1m, Yüzey: Çimento, 1 kez |
Belirgin bir hasar yok, R25 △R/R≤±1% |
| yalıtım |
IEC60539-1 |
Yalıtım kabuğu üzerinde 500V basınç testi yalıtım direnci |
>500MOhm |
| Dayanma gerilimi | IEC60539-1 |
Dayanım gerilimi: 1500V/AC ,Kaçak akım:2mA Kalıcılık: 60sn |
Belirgin bir hasar yok |
| Tansiyon | IEC60068-2-21 |
Sonunda tek tip hız çekin, F>4.0KG (müşteri tarafından talep edilir) |
Belirgin bir hasar yok, R25 △R/R≤±1% |
| Titreşim | Q/HBm 108-94 | Test frekansı: 10~500Hz, salınım: 1,2 mm hızlanma: 30m/s2 X,Y,Z Yönü Süre:8Saat/yön |
Belirgin bir hasar yok, R25 △R/R≤±1% |
| Sabit nem ve ısı | IEC60068-2-78 | Sıcaklık:40±2℃ Nem:92-95%RH Süre:1000±24Saat |
Belirgin bir hasar yok, R25 △R/R≤±1% |
| Termal zaman sabiti | EC60539-1 | 25 ℃ suya batırın, termal dengeden sonra 85 ℃ suya daldırın, direnç %63,2'ye ulaşır, toplam süreyi hesaplayın |
<10 saniye |
| Yüksek sıcaklıkta depolama | IEC60068-2-2 | Sıcaklık:125℃±5℃ Süre: 1000±24Saat | Belirgin bir hasar yok, R25 △R/R≤±1% |
| Soğuk ve termal şok | IEC60068-2-14 |
-40℃~+125℃ T1:30dk Döngü süresi:1000 |
Belirgin bir hasar yok, R25 △R/R≤±1% |
| Deneyi vurun | IEC60068-2-77 |
Hızlanma:250m/s2 Darbe süresi: 6ms Vuruş süreleri: 1000 Toparlanma süresi: 2 Saat |
Belirgin bir hasar yok, R25 △R/R≤±1% |
| Düşük sıcaklıkta depolama | IEC60068-2-1 |
Sıcaklık: 40±2℃ Süre: 1000±24Saat |
Belirgin bir hasar yok, R25 △R/R≤±1% |
| Tuz spreyi | IEC60068-2-11 | Sıcaklık: 35±2℃ Toplama saati: 1,0mL~2,0mL Süre: fiili talebe göre belirleyin |
Belirgin bir hasar yok, R25 △R/R≤±1% |
