Ürün ayrıntıları:
|
| Sıcaklık aralığı: | -10°C~+40°C | Kullanım: | Sıcaklık sensörü |
|---|---|---|---|
| Tip: | NTC Termistörü | Özelleştirme: | örnek hizmetler sağlamak |
| Örneklem: | Destek | Kesinlik: | %1~%5 |
| Paket Tipi: | Delikten | Bağıl nem: | ≤75% bağıl nem |
| Vurgulamak: | 10k NTC Sıcaklık Sensörü,100k NTC Sıcaklık Sensörü,NTC 20k Sıcaklık Sensörü |
||

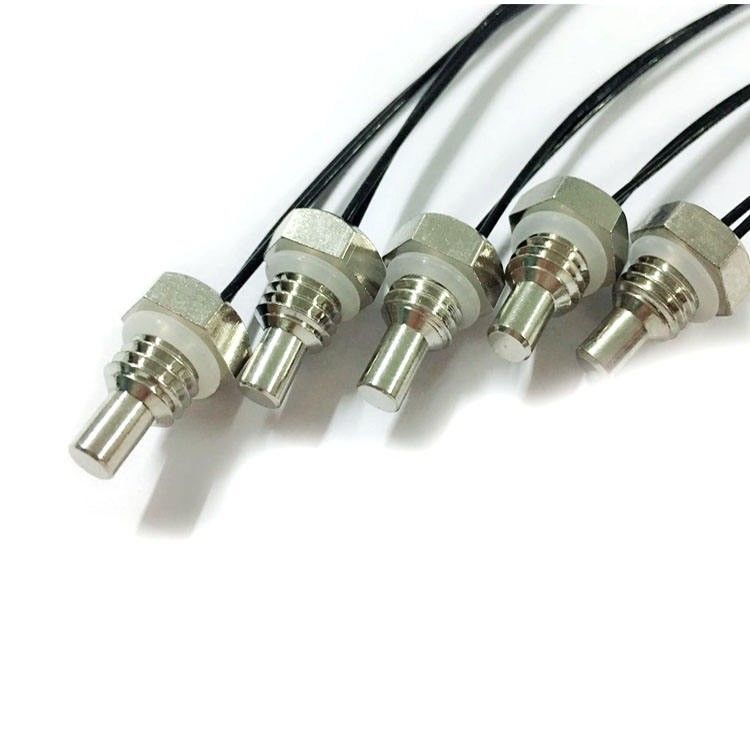

Yeni enerji otomobili için paslanmaz çelik kasalı 10k 20k 50K 100k NTC sıcaklık sensörü
NTC sıcaklık sensörleri genellikle 2 veya 3 metal oksitten oluşur, sıvı benzeri bir kil içinde karıştırılır ve yüksek sıcaklıkta bir fırında yoğun sinterlenmiş bir seramik halinde kalsine edilir.Oksijen bağlı metaller serbest elektron bağışlama eğilimindedir.Seramikler genellikle mükemmel yalıtkanlardır.Ancak yalnızca teorik olarak, sıcaklık mutlak sıfıra yaklaştığında termistör tipi seramikler için durum budur.Bununla birlikte, sıcaklık daha yaygın aralıklara yükseldikçe, termal uyarımlar giderek daha fazla serbest elektron fırlatır.Daha fazla elektron seramikten akım taşıdığından, etkin direnç azalır.Direnç sıcaklıkla çok hassas bir şekilde değişir.Tipik bir değişiklik, Santigrat derece başına (-)7[%] ila 3[%]'lük bir azalmadır.
Bu, geniş bir sıcaklık aralığında kullanıma uygun tüm sensörler arasında en hassas olanıdır.
Nominal oda sıcaklığı direnci, taban malzemesinin özdirencine, boyutuna ve geometrisine ve elektrotların temas alanına bağlıdır.Kalın ve dar termistörler nispeten yüksek dirence sahipken, ince ve geniş termistörler daha düşük dirence sahiptir.Gerçek boyut da çok esnektir, 0,010 inç kadar küçük veya çok küçük çaplı olabilirler.Maksimum boyut için neredeyse hiçbir sınır yoktur, ancak genellikle yarım inç'in altı geçerlidir.
Uygulama
● Klimalar, buzdolapları, derin dondurucular, su ısıtıcıları, su sebilleri, ısıtıcılar, bulaşık makineleri, dezenfeksiyon dolapları, çamaşır makineleri, kurutucular ve diğer ev aletleri.
● Otomobil kliması, su sıcaklık sensörü, emme havası sıcaklık sensörü, motor
● Anahtarlamalı güç kaynağı, UPS kesintisiz güç kaynağı, frekans dönüştürücü, elektrikli boyler vb.
● Akıllı tuvalet, elektrikli battaniye vb.
Özellikler:
● Yüksek hassasiyet ve hızlı tepki
● Direnç değeri ve B değeri yüksek hassasiyete, iyi tutarlılığa ve değiştirilebilirliğe sahiptir
● Çift katmanlı kapsülleme teknolojisini kullanarak, iyi yalıtım sızdırmazlığına ve mekanik çarpışma ve eğilme direncine sahiptir
● Yapısı basit ve esnektir ve müşterilerin farklı tasarım gereksinimlerine göre özelleştirilebilir.
Tip | NTC(termistör) Sıcaklık Sensörü |
Sıcaklık aralığı | -50 ℃ ~ +300 ℃; Özelleştirilmiş |
Doğruluk | %1;%5;%10 |
RT(25°C) | 1K；2K；2.2k；2.7k；3K；5K；7K；8K；12K；15K；20K；25K；30K；40K；47K；50K；60K；70K；100K；200K；250K；250K； 1000K；Özelleştirilmiş |
B değeri | 3274;3435;3470;3928;3950;3977;4100;4200;4400;Özelleştirilmiş |
Prob Malzemesi | Paslanmaz çelik SS304; alüminyum; bakır; plastik; epoksi; cam |
Kurulum | Flanşlı; Yüzey; Dişli; Plastik; Düz; Film; Özelleştirilmiş |
Tel Malzeme | Daralan tüp; PVC tüp; cam elyaf tüp; teflon tüp |
Bağlayıcı | Molex;JST;DuPont;CWB;CJT;U tipi;Özelleştirilmiş |
Su geçirmez | IP67;IP68 |
Otomatik Sıcaklık Sensörünün avantajları ve özellikleri
Güvenilirlik testi
| Test Öğesi | Test Standardı | Test metodu | Performans gereksinimleri |
| Sıfır Güç Direnci | IEC 60539-1 | Numuneleri 25°C±0,005°C'de sabit sıcaklık banyosuna daldırın, kararlı direnci test edin | Direnç tol ±1% |
| B değeri | IEC60539-1 | Örnekleri 25°C, 50°C(veya 85°C) sabit sıcaklık banyosuna daldırın, sabit direnci test edin ve B değerini hesaplayın | Direnç tol ±1% |
| Serbest düşüş | IEC60068-2-32 | Düşme yüksekliği: 1.5±0.1m, Yüzey: Çimento, 1 kez | Belirgin bir hasar yok, R25 △R/R≤±1% |
| yalıtım | IEC60539-1 | Yalıtım kabuğu üzerinde 500V basınç testi yalıtım direnci | >500MOhm |
| Dayanma gerilimi | IEC60539-1 | Dayanım gerilimi: 1500V/AC ,Kaçak akım:2mA Kalıcılık: 60sn | Belirgin bir hasar yok |
| Tansiyon | IEC60068-2-21 | Sonunda tek tip hız çekin, F>4.0KG (müşteri tarafından talep edilir) | Belirgin bir hasar yok, R25 △R/R≤±1% |
| Titreşim | Q/HBm 108-94 | Test frekansı: 10~500Hz, salınım: 1,2 mm hızlanma: 30m/s2 X,Y,Z Yönü Süre:8Saat/yön | Belirgin bir hasar yok, R25 △R/R≤±1% |
| Sabit nem ve ısı | IEC60068-2-78 | Sıcaklık:40±2℃ Nem:92-95%RH Süre:1000±24Saat | Belirgin bir hasar yok, R25 △R/R≤±1% |
| Termal zaman sabiti | EC60539-1 | 25 ℃ suya batırın, termal dengeden sonra 85 ℃ suya daldırın, direnç %63,2'ye ulaşır, toplam süreyi hesaplayın | <10 saniye |
| Yüksek sıcaklıkta depolama | IEC60068-2-2 | Sıcaklık:125℃±5℃ Süre: 1000±24Saat | Belirgin bir hasar yok, R25 △R/R≤±1% |
| Soğuk ve termal şok | IEC60068-2-14 | -40℃~+125℃ T1:30dk Döngü süresi:1000 | Belirgin bir hasar yok, R25 △R/R≤±1% |
| Deneyi vurun | IEC60068-2-77 | Hızlanma:250m/s2 Darbe süresi: 6ms Vuruş süreleri: 1000 Toparlanma süresi: 2 Saat | Belirgin bir hasar yok, R25 △R/R≤±1% |
| Düşük sıcaklıkta depolama | IEC60068-2-1 | Sıcaklık: 40±2℃ Süre: 1000±24Saat | Belirgin bir hasar yok, R25 △R/R≤±1% |
| Tuz spreyi | IEC60068-2-11 | Sıcaklık: 35±2℃ Toplama saati: 1,0mL~2,0mL Süre: fiili talebe göre belirleyin | Belirgin bir hasar yok, R25 △R/R≤±1% |
