Ürün ayrıntıları:
|
| Direnç Değeri: | 2K,2.2K,4.7K,5K,6.8K,8K,10K,20K,50K,100K vb. | Çıktı: | dijital, Dijital Sensör |
|---|---|---|---|
| Tip: | NTC Termistörü | Özelleştirme: | örnek hizmetler sağlamak |
| Örneklem: | Destek | Kesinlik: | %1~%5 |
| teori: | Direnç Sensörü, Direnç Sensörü | Maks. Çalışma Tem: | 150°C (kablo sınıfına bağlıdır) |
| Vurgulamak: | Yüksek Hassasiyet NTC Sıcaklık Sensörü,Hızlı Tepki NTC Sıcaklık Sensörü,NTC 100k Termistör |
||

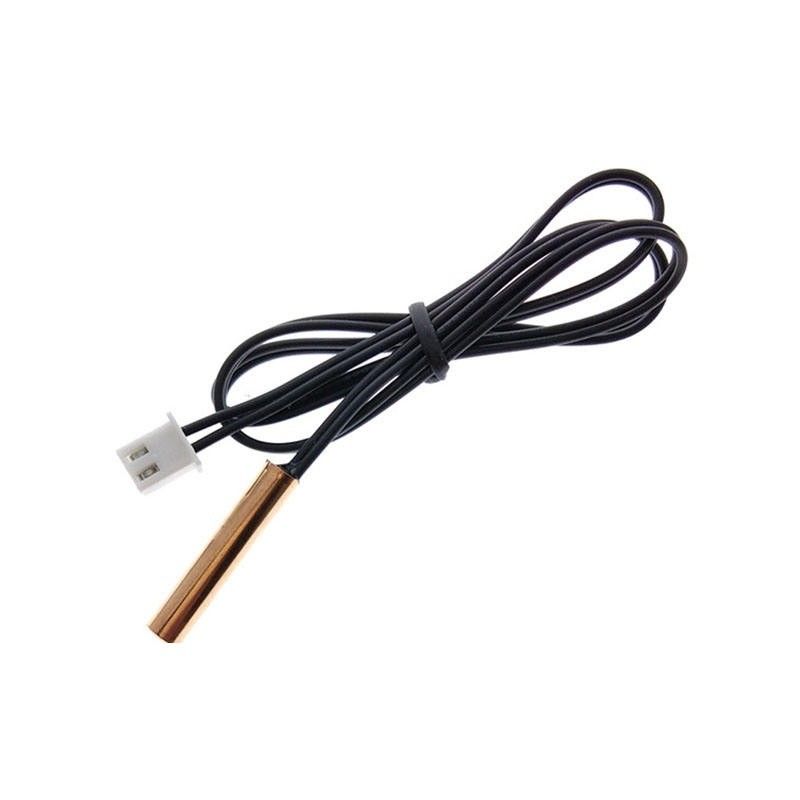

IP67 IP68 Su Geçirmez Sıcaklık Sensörü Yüksek Hassasiyet Hızlı Tepki
NTC termistörü, prob düzeneği (kombinasyon) parçası.Bir termistör kabuğu, bir uzatma kablosu ve bazen bir konektör kullanan bitmiş bir termistör tertibatı (kombinasyon) parçası.
yapı
Genellikle NTC termistörü, prob (metal kabuk veya plastik kabuk vb.), uzatma kablosu ve metal terminal veya konektörden oluşur.
prensip
Belirli bir ölçüm gücü altında NTC termistörü kullanıldığında, sıcaklık yükseldikçe direnç değeri hızla düşer.Bu özelliği kullanarak, NTC termistörü, sıcaklığı tespit etme ve kontrol etme amacına ulaşmak için direnç değerini ölçerek karşılık gelen sıcaklığı belirlemek için kullanılabilir.
Uygulama
● Klimalar, buzdolapları, derin dondurucular, su ısıtıcıları, su sebilleri, ısıtıcılar, bulaşık makineleri, dezenfeksiyon dolapları, çamaşır makineleri, kurutucular ve diğer ev aletleri.
● Otomobil kliması, su sıcaklık sensörü, emme havası sıcaklık sensörü, motor
● Anahtarlamalı güç kaynağı, UPS kesintisiz güç kaynağı, frekans dönüştürücü, elektrikli boyler vb.
● Akıllı tuvalet, elektrikli battaniye vb.
Özellikler
1. Geniş çalışma sıcaklığı aralığı, iyi stabilite ve güvenilirlik.
2. Sızdırmazlık ortam ve şartlara göre müşteri tarafından uygulanabileceği için montajı ve manipülasyonu kolaydır.
3. Doğru test, sıcaklık değişimini tam olarak yansıtabilir.
4. Yalıtım direnci(MΩ): DC500 V'de 100MΩ üzerinde
5. Çalışma sıcaklığı aralığı(°C): -50 ila +150
6. Yayılma faktörü (mw/°C): 1-2 (durgun havada)
7. Termal zaman sabit(ler): 10-20 sn içinde (havada)
Sıcaklık ölçümü, algılama ve kontrol için kullanılan sıcaklık sensörü:
• Su kazanları
• Isıtma sistemleri
• Soğutucu sistemleri
• Su ve kullanılmış su sistemleri
• Su ve yağ tankları
• Tüketici aletleri , Kahve makineleri
• Endüstriyel cihazlar
• Güneş enerjisiyle ısıtma sistemleri
|
Tip
|
NTC(termistör) Sıcaklık Sensörü
|
|
Sıcaklık aralığı
|
-50 ℃ ~ +300 ℃; Özelleştirilmiş
|
|
Doğruluk
|
%1;%5;%10
|
|
RT(25°C)
|
1K；2K；2.2k；2.7k；3K；5K；7K；8K；12K；15K；20K；25K；30K；40K；47K；50K；60K；70K；100K；200K；250K；250K； 1000K；Özelleştirilmiş
|
|
B değeri
|
3274;3435;3470;3928;3950;3977;4100;4200;4400;Özelleştirilmiş
|
|
Prob Malzemesi
|
Paslanmaz çelik SS304; alüminyum; bakır; plastik; epoksi; cam
|
|
Kurulum
|
Flanşlı; Yüzey; Dişli; Plastik; Düz; Film; Özelleştirilmiş
|
|
Tel Malzeme
|
Daralan tüp; PVC tüp; cam elyaf tüp; teflon tüp
|
|
Bağlayıcı
|
Molex;JST;DuPont;CWB;CJT;U tipi;Özelleştirilmiş
|
|
Su geçirmez
|
IP67;IP68
|
NTC sıcaklık sensörünün çalışma sıcaklığı ve ortamı, çekirdek elemanının ve kurşun telin özel performansına bağlıdır:
► Aşağıdaki farklı çalışma sıcaklığına sahip NTC sıcaklık sensörlerinde kullanılan farklı NTC termistörü:
Çip veya MF52A,MF51E,MF55: sıcaklık direnci derecesi 125℃, gerçek sıcaklık direnci derecesi 150℃
MF58: sıcaklık direnci derecesi 200 ℃, gerçek sıcaklık direnci derecesi 250 ℃
MF51: sıcaklık direnci derecesi 200 ℃, gerçek sıcaklık direnci derecesi 250 ℃
Özel MF51: sıcaklık direnci derecesi 250 ℃, gerçek sıcaklık direnci derecesi 300 ℃
Kaynaksız çip: sıcaklık direnci derecesi 450 ℃, gerçek sıcaklık direnci derecesi 500 ℃
►Çalışma ortamı
Yüksek sıcaklık, yüksek nem ve yüksek korozyon ortamında, çekirdek eleman olarak cam sızdırmaz tip termistör kullanmanızı öneririz. Ve MF51 tipi, yüksek nemli ortamlarda en iyi NTC termistör olacaktır.
►Sıcaklık sensörünün tasarımı ve prosedürü:
1. Müşterinin tasarımına veya montaj gereksinimlerine göre şekli seçin ve termistörü onaylayın.
2. Termistör elemanını ve diğer malzemeleri müşterinin ihtiyacına göre onaylayın
3. Uygun direnci, B değerini ve toleransı seçin
4. Müşterinin gereksinimlerini karşılamak için uygun neme dayanıklı ve yalıtım teknolojisini seçin
5. Mekanik şok direncinin performans gereksinimlerini karşılamak için uygun kapsülleme yapısını seçin
6. Müşterinin özel gereksinimlerini karşılayın.
Güvenilirlik testi
| Test Öğesi | Test Standardı | Test metodu | Performans gereksinimleri |
| Sıfır Güç Direnci | IEC 60539-1 | Numuneleri 25°C±0,005°C'de sabit sıcaklık banyosuna daldırın, kararlı direnci test edin |
Direnç tol ±1% |
| B değeri | IEC60539-1 | Örnekleri 25°C, 50°C(veya 85°C) sabit sıcaklık banyosuna daldırın, sabit direnci test edin ve B değerini hesaplayın |
Direnç tol ±1% |
| Serbest düşüş |
IEC60068-2-32 |
Düşme yüksekliği: 1.5±0.1m, Yüzey: Çimento, 1 kez |
Belirgin bir hasar yok, R25 △R/R≤±1% |
| yalıtım |
IEC60539-1 |
Yalıtım kabuğu üzerinde 500V basınç testi yalıtım direnci |
>500MOhm |
| Dayanma gerilimi | IEC60539-1 |
Dayanım gerilimi: 1500V/AC ,Kaçak akım:2mA Kalıcılık: 60sn |
Belirgin bir hasar yok |
| Tansiyon | IEC60068-2-21 |
Sonunda tek tip hız çekin, F>4.0KG (müşteri tarafından talep edilir) |
Belirgin bir hasar yok, R25 △R/R≤±1% |
| Titreşim | Q/HBm 108-94 | Test frekansı: 10~500Hz, salınım: 1,2 mm hızlanma: 30m/s2 X,Y,Z Yönü Süre:8Saat/yön |
Belirgin bir hasar yok, R25 △R/R≤±1% |
| Sabit nem ve ısı | IEC60068-2-78 | Sıcaklık:40±2℃ Nem:92-95%RH Süre:1000±24Saat |
Belirgin bir hasar yok, R25 △R/R≤±1% |
| Termal zaman sabiti | EC60539-1 | 25 ℃ suya batırın, termal dengeden sonra 85 ℃ suya daldırın, direnç %63,2'ye ulaşır, toplam süreyi hesaplayın |
<10 saniye |
| Yüksek sıcaklıkta depolama | IEC60068-2-2 | Sıcaklık:125℃±5℃ Süre: 1000±24Saat | Belirgin bir hasar yok, R25 △R/R≤±1% |
| Soğuk ve termal şok | IEC60068-2-14 |
-40℃~+125℃ T1:30dk Döngü süresi:1000 |
Belirgin bir hasar yok, R25 △R/R≤±1% |
| Deneyi vurun | IEC60068-2-77 |
Hızlanma:250m/s2 Darbe süresi: 6ms Vuruş süreleri: 1000 Toparlanma süresi: 2 Saat |
Belirgin bir hasar yok, R25 △R/R≤±1% |
| Düşük sıcaklıkta depolama | IEC60068-2-1 |
Sıcaklık: 40±2℃ Süre: 1000±24Saat |
Belirgin bir hasar yok, R25 △R/R≤±1% |
| Tuz spreyi | IEC60068-2-11 | Sıcaklık: 35±2℃ Toplama saati: 1,0mL~2,0mL Süre: fiili talebe göre belirleyin |
Belirgin bir hasar yok, R25 △R/R≤±1% |
