Ürün ayrıntıları:
|
| Storage Temp. Saklama derecesi. Range Menzil: | -40°C~+125°C | Operating Temp. Çalışma sıcaklığı. Range Menzil: | -25°C~+125°C |
|---|---|---|---|
| Ana Malzeme: | Seramik | Tedarikçi Türü: | Orijinal üretici |
| Özellikler: | Y kapasitörleri genellikle yüksek voltajlı seramik kullanır | paket: | Standart paketleme |
| Uygulama: | Emniyet | Tip: | Y1 Güvenlik Kondansatörü |
| Vurgulamak: | 400 VAC Kondansatör 331k,AC Güvenlik Kondansatörleri,331k Kondansatör |
||
Yüksek Frekans Kaybı Küçüktür 331K 400VAC Y1 Güvenlik Kondansatörü Uzun Hizmet Ömrü
Emniyetli Y1 kondansatörü, emniyet kondansatöründeki Y kondansatör serisinden biridir.Güvenlik kondansatörünün bir üyesi olarak, güvenlik Y1 kondansatörü de kullanıcıların güvenliğini korumak için bir yasadır.Karşılık gelen şebeke gerilimi dayanma gerilimine uymanın yanı sıra, y kondansatörü son derece zorlu çevre koşullarında arıza ve kısa devre olaylarını önlemek için elektriksel ve mekanik özellikler açısından da yeterli güvenlik paylarına ihtiyaç duyar.Kişisel güvenliğin korunması büyük önem taşımaktadır.

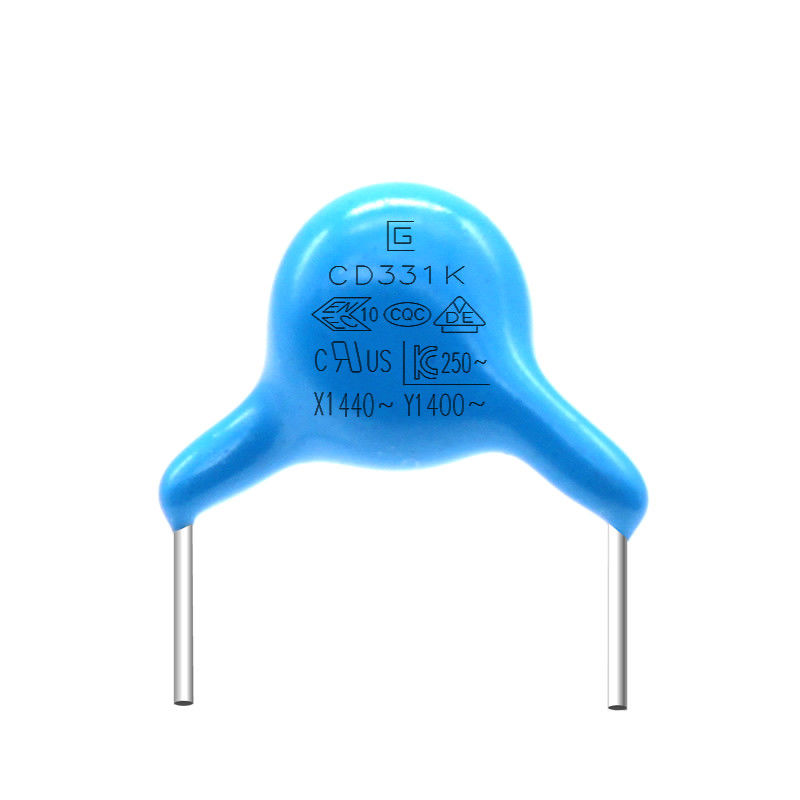

Güvenlik Y1 kondansatörü, bir yalıtkanı sandviçleyen iki iletkenden oluşan elektronik bir bileşendir.Sandviç gibidir.Güvenlik Y1 kondansatörü ağır bir sorumluluk üstlenir ve ürün gereksinimleri çok yüksek olmalıdır.İlk olarak, güvenlik testi kuruluşunun sertifikasını alması gerekir.Örnek: CQC;VDE;UL;ENEC, KC, vb., y1 kapasitörlerinin görünümü çoğunlukla mavidir ve ürünlerin güvenlik sertifikası işaretleri ve AC400V kelimeleri dayanım gerilimi vardır.Gerçek DC dayanım voltajı 4000V veya daha fazladır.Y kondansatörünün isteğe bağlı olarak sıradan seramik kondansatörlerle değiştirilmemesi gerektiği vurgulanmalıdır.
ÖZELLİKLERİ
Kapsamlı uygulama için ideal
Kompakt boyut
Uygun maliyetli ürün
AC uygulamaları için tanınan güvenlik standartları
UYGULAMALAR
Yüksek voltajlı DC güç kaynakları veya deşarjları.
Yüksek frekanslı AC devreleri.
Gürültü bastırıcı veya yatay çıkış devreleri.
1. İşinizi takdir ediyoruz ve anında 7 günlük iade politikası sunuyoruz.(Öğeleri aldıktan sonra 7 gün).
2. Mağazamızdan satın aldığınız ürünler mükemmel kalitede değilse, yani elektronik olarak üreticinin özelliklerine göre çalışmıyorsa, değiştirme veya geri ödeme için bize iade etmeniz yeterlidir.
Garanti gününde parçanın iade edilmesinden itibaren nakliye ücretini karşılıyoruz
3. Öğeler kusurluysa, lütfen teslimattan sonraki 3 gün içinde bize bildirin.
4. Geri ödeme veya değiştirme için hak kazanmak için tüm öğeler orijinal hallerinde iade edilmelidir.
5. Alıcı, oluşan tüm nakliye masraflarından sorumludur.
|
ÖĞE |
ŞARTNAME |
TEST YÖNTEMİ VE DURUMU |
||||||||||||||||
|
Sıcaklık Döngüsü
|
Dış görünüş |
Belirgin kusur yok |
Kondansatör test odasına sokulmalı ve 5 devirde tabloda gösterilen sıcaklık koşullarına maruz bırakılmalıdır. ön işlem: Kondansatör 1 saat süreyle 125±2°C'ye yerleştirilmeli, ardından ilk ölçümden önce 24±2 saat süreyle oda koşullarına yerleştirilmelidir. Son işlem: Kondansatör oda koşullarında 24±2 saat bekletilmelidir.
|
|||||||||||||||
|
kapasitans Değiştirmek |
B:±10% maks. E:±20% maks. F:±%30 maks. |
|||||||||||||||||
|
DF |
B,E:%5,0 maks. F:maksimum %7,0 |
|||||||||||||||||
|
IR |
1000MΩ dk | |||||||||||||||||
|
Nem (Altında İstikrarlı Belirtmek, bildirmek) |
Dış görünüş |
İşaretli değil kusur |
Kondansatörü 500±12 saat 40±2℃'de %95±3 bağıl nemde ayarlayın. ön işlem: Kapasitör, 1 saat süreyle 125±2°C'ye yerleştirilmeli, ardından ilk ölçümden önce 24±2 saat süreyle oda koşuluna yerleştirilmelidir. Son işlem: Kondansatör oda koşullarında 24±2 saat saklanmalıdır. |
|||||||||||||||
|
kapasitans Değiştirmek |
B:±10% maks. E:±20% maks. F:±%30 maks. |
|||||||||||||||||
|
DF |
B,E:%5,0 maks. F:maksimum %7,0 |
|||||||||||||||||
|
IR |
1500MΩ dk | |||||||||||||||||
|
Dielektrik Kuvvet |
Öğe başına 8 |
|||||||||||||||||
|
Hayat Testi |
Dış görünüş |
İşaretli değil kusur |
500V.AC'lik bir voltaj uygulayın, ancak voltajın saatte bir kez 0.1sn için 1000V.AC'ye yükseltilmesi ve bunun 125±2℃'de 1000±48 saat boyunca muhafaza edilmesi gerekir. Ön işlem: Kondansatör 125±2°C'de 1 saat süreyle saklanmalı, ardından ilk ölçümlerden önce 24±2H oda koşuluna yerleştirilmelidir. Son işlem: Kondansatör oda koşullarında 24±2 saat saklanmalıdır. |
|||||||||||||||
|
kapasitans Değiştirmek |
B:±10% maks. E:±20% maks. F:±%30 maks. |
|||||||||||||||||
|
DF |
B,E:%5,0 maks. F:maksimum %7,0 |
|||||||||||||||||
|
IR |
1500MΩ dk | |||||||||||||||||
Ürün Voltaj, Malzeme, Boyut referans tablosu
| Ürün ve beden kodu | Anma AC Gerilimi | Sıcaklık Özelliği | Anma Kapasitesi | Kapasitans Toleransı | Boyut (mm) | |||
| D.maks | T.maks | P±0.8 | d±0.05 | |||||
| Q065B□□100K□ | 400 Vac |
(B) |
10pF |
K |
6.5 | 4.5 | 10 | 0,55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(E) |
470pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0,65 | |||
| Q095E□□152M□ | 1500pF |
M |
9.5 | 4.5 | 10 | 0,65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0,65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0,65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0,65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0,65 | ||||
Spesifikasyon ve Test Yöntemi
|
ÖĞE |
ŞARTNAME |
TEST YÖNTEMİ VE DURUMU |
|||||||||||||
|
Saklama derecesi.Menzil |
-40°C~+125°C | ||||||||||||||
|
Çalışma sıcaklığı.Menzil |
-25°C~+125°C | ||||||||||||||
|
|
Görünüm var |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Sıcaklık20±2°C |
|||||||||||||
|
Dağılma Faktörü |
B,E:maksimum %2,5 |
|
|||||||||||||
|
|
10.000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+%10 |
|
|||||||||||||
