Ürün ayrıntıları:
|
| Storage Temp. Saklama derecesi. Range Menzil: | -40°C~+125°C | Operating Temp. Çalışma sıcaklığı. Range Menzil: | -25°C~+125°C |
|---|---|---|---|
| Ana Malzeme: | Seramik | Özellik: | Kapsamlı uygulama için ideal |
| Özelleştirme:: | Evet, örnek hizmetler sağlayın | Paket Tipi: | Delikten |
| Uygulama: | ofis ekipmanları, elektronik, AC / Motor | Boy: | Özel boyut |
| Vurgulamak: | VDE Düşük Kayıp Kapasitör,561K Kapasitör |
||

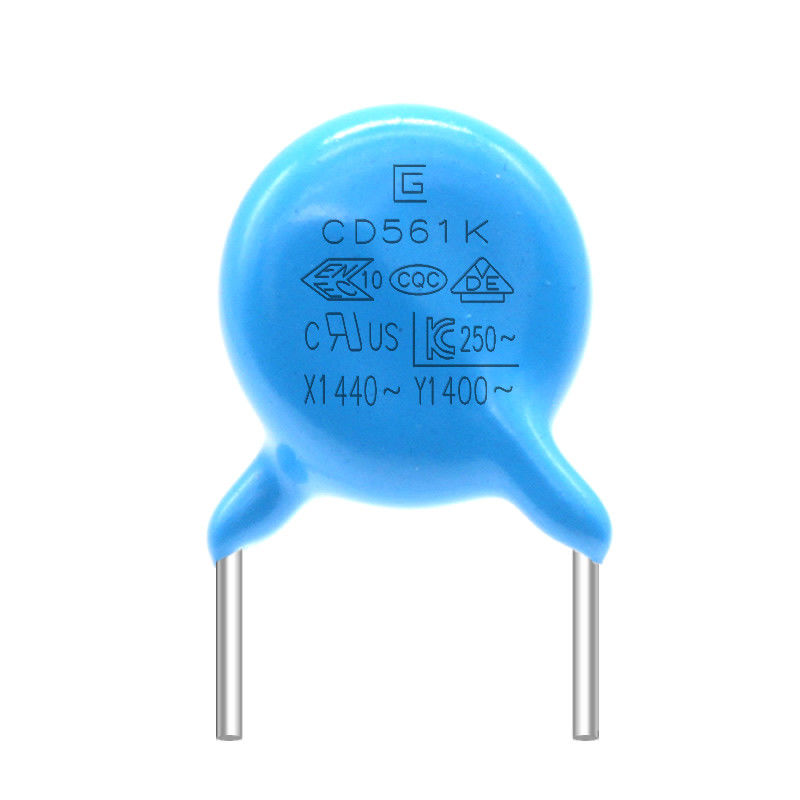

Düşük Kayıplı 561K 400VAC Y1 Güvenlik Kondansatörü Güvenlik Yönetmeliğini Geçip Uygun Olan AC Kondansatörler
Y1 kondansatörü bir güvenlik kondansatörüdür ve böyle bir kondansatör, kondansatör arızalandıktan sonra elektrik çarpmasına neden olmaz ve kişisel güvenliği tehlikeye atmaz.İki tip X kapasitör ve Y kapasitör içerir.X kapasitörler, güç hattının (LN) iki hattı arasına bağlanan kapasitörlerdir ve genellikle metal film kapasitörler kullanılır;Y kondansatörler, güç hattının iki hattı arasına bağlanır ve toprak (LE , NE) kapasitansı, genellikle çiftler halinde görünür.Kaçak akımın sınırlandırılmasına bağlı olarak, Y kondansatörünün değeri çok büyük olmamalıdır.Genel olarak, X kondansatörü uF seviyesidir ve Y kondansatörü nF seviyesidir.X kapasitörü, diferansiyel mod girişimini bastırır ve Y kapasitörü, ortak mod girişimini bastırır.
Y1 Güvenlik Kondansatörü .pdf
Özellikler:
Çalışma sıcaklığı aralığı: -25 ila +85 santigrat derece.
Çalışma voltajı: DC 1, 2,3, 6.3, 10 ve 15kV
Dayanma gerilimi: Çalışma geriliminin 1,5 katı 1kV <=UR <=10kVUT = 1. 5UR+500V, UR <=10kV, UT = 1,5UR
Kapasitans: 20 +-2celium derecede, maksimum 5Vrms ile ölçülmüştürSınıf I 1+-0.2MHz ve sınıf II 1+-0.2kHz
Kapasitans toleransı: J: +-%5, K: +-%10, M: +-%20 ve Z: +%80-%20
Dağılım faktörü (DF): kapasite ile aynı koşul %0,35
Yalıtım direnci (IR): nominal gerilim 500V ile test 60 +-5 saniyeIR >= 10.000MQ
Sıcaklık karakteristiği: SLN3300, Y5P, Z5U, Z5V ve Y5R
Avantajlar
1. Tüm malzeme modellerine sahibiz, onu ararken size zaman kazandırır. İhtiyacınız olursa sizin için malzeme tavsiye ederiz.
2. Aynı kalitede ürünlerle size en iyi fiyatı verebiliriz.Satış sonrası sorular için, ürün durumunu güncelleme, teknik destek vb. (24 saat çevrimiçi) gibi iyi hizmetler sağlayacağız.
3. Birçok stokumuz var ve teslimat süresi genellikle kısa.
Uygulama alanı:
Frekans dönüştürme
frekans bölümü ve diğer AC
büyük darbe devreleri
özellikle yüksek doğruluk gereksinimleri olan ses frekans bölücü devreleri
|
ÖĞE |
ŞARTNAME |
TEST YÖNTEMİ VE DURUMU |
||||||||||||||||
|
Sıcaklık Döngüsü
|
Dış görünüş |
Belirgin kusur yok |
Kondansatör test odasına sokulmalı ve 5 devirde tabloda gösterilen sıcaklık koşullarına maruz bırakılmalıdır. ön işlem: Kondansatör 1 saat süreyle 125±2°C'ye yerleştirilmeli, ardından ilk ölçümden önce 24±2 saat süreyle oda koşullarına yerleştirilmelidir. Son işlem: Kondansatör oda koşullarında 24±2 saat bekletilmelidir.
|
|||||||||||||||
|
kapasitans Değiştirmek |
B:±10% maks. E:±20% maks. F:±%30 maks. |
|||||||||||||||||
|
DF |
B,E:%5,0 maks. F:maksimum %7,0 |
|||||||||||||||||
|
IR |
1000MΩ dk | |||||||||||||||||
|
Nem (Altında İstikrarlı Belirtmek, bildirmek) |
Dış görünüş |
İşaretli değil kusur |
Kondansatörü 500±12 saat 40±2℃'de %95±3 bağıl nemde ayarlayın. ön işlem: Kapasitör, 1 saat süreyle 125±2°C'ye yerleştirilmeli, ardından ilk ölçümden önce 24±2 saat süreyle oda koşuluna yerleştirilmelidir. Son işlem: Kondansatör oda koşullarında 24±2 saat saklanmalıdır. |
|||||||||||||||
|
kapasitans Değiştirmek |
B:±10% maks. E:±20% maks. F:±%30 maks. |
|||||||||||||||||
|
DF |
B,E:%5,0 maks. F:maksimum %7,0 |
|||||||||||||||||
|
IR |
1500MΩ dk | |||||||||||||||||
|
Dielektrik Kuvvet |
Öğe başına 8 |
|||||||||||||||||
|
Hayat Testi |
Dış görünüş |
İşaretli değil kusur |
500V.AC'lik bir voltaj uygulayın, ancak voltajın saatte bir kez 0.1sn için 1000V.AC'ye yükseltilmesi ve bunun 125±2℃'de 1000±48 saat boyunca muhafaza edilmesi gerekir. Ön işlem: Kondansatör 125±2°C'de 1 saat süreyle saklanmalı, ardından ilk ölçümlerden önce 24±2H oda koşuluna yerleştirilmelidir. Son işlem: Kondansatör oda koşullarında 24±2 saat saklanmalıdır. |
|||||||||||||||
|
kapasitans Değiştirmek |
B:±10% maks. E:±20% maks. F:±%30 maks. |
|||||||||||||||||
|
DF |
B,E:%5,0 maks. F:maksimum %7,0 |
|||||||||||||||||
|
IR |
1500MΩ dk | |||||||||||||||||
Ürün Voltaj, Malzeme, Boyut referans tablosu
| Ürün ve beden kodu | Anma AC Gerilimi | Sıcaklık Özelliği | Anma Kapasitesi | Kapasitans Toleransı | Boyut (mm) | |||
| D.maks | T.maks | P±0.8 | d±0.05 | |||||
| Q065B□□100K□ | 400 Vac |
(B) |
10pF |
K |
6.5 | 4.5 | 10 | 0,55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(E) |
470pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0,65 | |||
| Q095E□□152M□ | 1500pF |
M |
9.5 | 4.5 | 10 | 0,65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0,65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0,65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0,65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0,65 | ||||
Spesifikasyon ve Test Yöntemi
|
ÖĞE |
ŞARTNAME |
TEST YÖNTEMİ VE DURUMU |
|||||||||||||
|
Saklama derecesi.Menzil |
-40°C~+125°C | ||||||||||||||
|
Çalışma sıcaklığı.Menzil |
-25°C~+125°C | ||||||||||||||
|
|
Görünüm var |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Sıcaklık20±2°C |
|||||||||||||
|
Dağılma Faktörü |
B,E:maksimum %2,5 |
|
|||||||||||||
|
|
10.000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+%10 |
|
|||||||||||||
üretim süreci
