Özel Y1 Güvenlik Kondansatörü 560K 400VAC Yüksek Dayanım Gerilimi

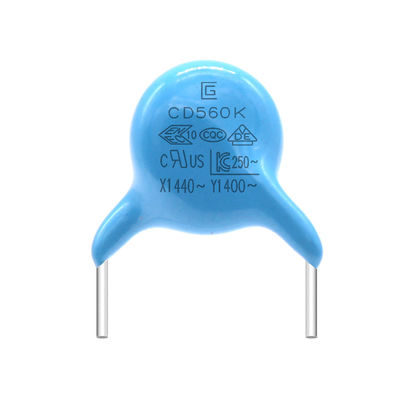

Büyük resim : Özel Y1 Güvenlik Kondansatörü 560K 400VAC Yüksek Dayanım Gerilimi

Ürün ayrıntıları:

Menşe yeri:	Dongguan Çin
Marka adı:	SG
Sertifika:	VDE，CQC
Model numarası:	Y5P-560K-400VAC

Ödeme & teslimat koşulları:

Min sipariş miktarı:	10000 Adet
Fiyat:	Discuss
Ambalaj bilgileri:	boyut: 45cm * 31cm * 34cm, iç kutu: 29.2cm * 21cm * 31.3cm, iki iç kutu içinde bir karton
Teslim süresi:	15-21 iş günü
Ödeme koşulları:	T/T
Yetenek temini:	100000000 Adet

İletişim

Özel Y1 Güvenlik Kondansatörü 560K 400VAC Yüksek Dayanım Gerilimi

Açıklama

Storage Temp. Saklama derecesi. Range Menzil:	-40°C~+125°C	Operating Temp. Çalışma sıcaklığı. Range Menzil:	-25°C~+125°C
Ana Malzeme:	veri Sayfası	Özellik:	Kapsamlı uygulama için ideal
Özelleştirme:	Evet, örnek hizmetler sağlayın	Paket Tipi:	Delikten
Uygulama:	AC uygulamaları için, Yüksek Voltaj	Boy:	Özel boyut
Vurgulamak:	Özel Y1 Güvenlik Kondansatörü , Y1 Güvenlik Kondansatörü 560K , Özel 400 VAC Kondansatör

Yüksek Dayanımlı Voltaj 560K 400VAC Y1 Güvenlik Kondansatörü Güvenlik Yönetmeliğini Geçip Uygun Olan AC Kondansatörler

Y1 kondansatörleri, güç hattının iki kablosuna ve toprağa (LE, NE) genellikle çiftler halinde bağlanan kondansatörlerdir.Kaçak akımın sınırlandırılmasına bağlı olarak, Y kondansatörünün değeri çok büyük olmamalıdır.Genel olarak, X kondansatörü uF seviyesidir ve Y kondansatörü nF seviyesidir.X kapasitörü, diferansiyel mod girişimini bastırır ve Y1 kapasitörü, ortak mod girişimini bastırır.

Y1 Güvenlik Kondansatörü .pdf

Özellikler

1 Kompakt AC uygulamaları için tanınan güvenlik standardı.
boyut, Uygun maliyetli ürün Epoksi reçine uyumluluğu.
2 Aşırı gerilim stresine dayanma.
3 Mükemmel aktif ve pasif aleve dayanıklılık özellikleri.
4 Tip güvenlik standardı olarak kabul edilen kapasitörler, hat içi baypas, Anten kuplajı, Acris uyumluluğu için idealdir.

Avantajlar

1. Tüm malzeme modellerine sahibiz, onu aramak için size zaman kazandırır. İhtiyacınız olursa sizin için malzeme tavsiye ederiz.
2. Aynı kalitede ürünlerle size en iyi fiyatı verebiliriz.Satış sonrası sorular için, ürün durumunu güncelleme, teknik destek vb. (24 saat çevrimiçi) gibi iyi hizmetler sağlayacağız.
3. Birçok stokumuz var ve teslim süresi genellikle kısa.

Uygulama alanı:

Frekans dönüştürme
frekans bölümü ve diğer AC
büyük darbe devreleri
özellikle yüksek doğruluk gereksinimleri olan ses frekans bölücü devreleri

ÖĞE

ŞARTNAME

TEST YÖNTEMİ VE DURUMU

Sıcaklık Döngüsü

Dış görünüş

Belirgin kusur yok

Kondansatör test odasına sokulmalı ve 5 devirde tabloda gösterilen sıcaklık koşullarına maruz bırakılmalıdır.

ön işlem: Kondansatör 1 saat süreyle 125±2°C'ye yerleştirilmeli, ardından ilk ölçümden önce 24±2 saat süreyle oda koşullarına yerleştirilmelidir.

Son işlem: Kondansatör oda koşullarında 24±2 saat bekletilmelidir.

(ADIM)	1	2	3	4
(TEMP.)	-25±3℃	20±2°C	125±3°C	20±2°C
(ZAMAN)	30±3dk.	3 dakika.maks.	30±3dk.	3 dakika.maks.

kapasitans

Değiştirmek

B:±10% maks.

E:±20% maks.

F:±%30 maks.

B,E:%5,0 maks.

F:maksimum %7,0

1000MΩ dk

Nem

(Altında

İstikrarlı

Belirtmek, bildirmek)

Dış görünüş

İşaretli değil

kusur

Kondansatörü 500±12 saat 40±2℃'de %95±3 bağıl nemde ayarlayın.

ön işlem: Kapasitör, 1 saat süreyle 125±2°C'ye yerleştirilmeli, ardından ilk ölçümden önce 24±2 saat süreyle oda koşuluna yerleştirilmelidir.

Son işlem: Kondansatör oda koşullarında 24±2 saat saklanmalıdır.

kapasitans

Değiştirmek

B:±10% maks.

E:±20% maks.

F:±%30 maks.

B,E:%5,0 maks.

F:maksimum %7,0

1500MΩ dk

Dielektrik

Kuvvet

Öğe başına 8

Hayat Testi

Dış görünüş

İşaretli değil

kusur

500V.AC'lik bir voltaj uygulayın, ancak voltajın saatte bir kez 0.1sn için 1000V.AC'ye yükseltilmesi ve bunun 125±2℃'de 1000±48 saat boyunca muhafaza edilmesi gerekir.

Ön işlem: Kondansatör 125±2°C'de 1 saat süreyle saklanmalı, ardından ilk ölçümlerden önce 24±2H oda koşuluna yerleştirilmelidir.

Son işlem: Kondansatör oda koşullarında 24±2 saat saklanmalıdır.

kapasitans

Değiştirmek

B:±10% maks.

E:±20% maks.

F:±%30 maks.

B,E:%5,0 maks.

F:maksimum %7,0

1500MΩ dk

Ürün Voltaj, Malzeme, Boyut referans tablosu

Ürün ve beden kodu	Anma AC Gerilimi	Sıcaklık Özelliği	Anma Kapasitesi	Kapasitans Toleransı	Boyut (mm)
Ürün ve beden kodu	Anma AC Gerilimi	Sıcaklık Özelliği	Anma Kapasitesi	Kapasitans Toleransı	D.maks	T.maks	P±0.8	d±0.05
Q065B□□100K□	400 Vac	(B) Y5P ±10	10pF	K ±%10	6.5	4.5	10	0,55
Q065B□□150K□			15pF		6.5	4.5	10	0,55
Q070B□□220K□			22pF		7.0	4.5	10	0,55
Q070B□□330K□			33pF		7.0	4.5	10	0,55
Q070B□□470K□			47pF		7.0	4.5	10	0,55
Q070B□□560K□			56pF		7.0	4.5	10	0,55
Q070B□□620K□			62pF		7.0	4.5	10	0,55
Q070B□□820K□			82pF		7.0	4.5	10	0,55
Q065B□□101K□			100pF		6.5	4.5	10	0,55
Q065B□□221K□			220pF		6.5	4.5	10	0,55
Q075B□□331K□			330pF		7.5	4.5	10	0.6
Q085B□□471K□			470pF		8.5	4.5	10	0.6
Q085B□□561K□			560pF		8.5	4.5	10	0.6
Q095B□□681K□			680pF		9.5	4.5	10	0.6
Q110B□□821K□			820pF		11.0	4.5	10	0.6
Q115B□□102K□			1000pF		11.5	4.5	10	0.6
Q065E□□471K□		(E) Y5U +22% -56%	470pF		6.5	4.5	10	0,55
Q075E□□561K□			560pF		7.5	4.5	10	0.6
Q075E□□681K□			680pF		7.5	4.5	10	0.6
Q075E□□821K□			820pF		7.5	4.5	10	0.6
Q085E□□102K□			1000pF		8.5	4.5	10	0,65
Q095E□□152M□			1500pF	M ±20%	9.5	4.5	10	0,65
Q105E□□222M□			2200pF		10.5	4.5	10	0,65
Q115E□□332M□			3300pF		11.5	4.5	10	0,65
Q065F□□102M□		(F) Y5V +22% -82%	1000pF		6.5	4.5	10	0,55
Q075F□□152M□			1500pF		7.5	4.5	10	0.6
Q085F□□222M□			2200pF		8.5	4.5	10	0.6
Q100F□□332M□			3300pF		10.0	4.5	10	0,65
Q115F□□472M□			4700pF		11.5	4.5	10	0,65

Özel Y1 Güvenlik Kondansatörü 560K 400VAC Yüksek Dayanım Gerilimi 0
Spesifikasyon ve Test Yöntemi

ÖĞE

ŞARTNAME

TEST YÖNTEMİ VE DURUMU

Saklama derecesi.Menzil

-40°C~+125°C

Çalışma sıcaklığı.Menzil

-25°C~+125°C

Görünüm ve
Boyut

Görünüm var
belirgin bir kusur yok.
Boyutlar belirtilen tolerans dahilinde olacaktır.

Görünüm ilk bakışta izlenecek
Boyut kumpas ile ölçülecek

İşaret

Kolayca fark edilmelidir.

Görünürde izlenmek

kapasitans

belirtilen içinde
hoşgörü

Sıcaklık20±2°C
cilt1,0±0,2Vrms
Frekans.1±0.1KHz

Dağılma Faktörü

B,E:maksimum %2,5
K:maksimum %3,5

Kapasitans ile aynı koşul

Yalıtım direnci

10.000MΩ
10.000MΩdak

Yalıtım Direnci 500±50V.DC ile 60±5 saniye şarjda ölçülmelidir.

Dielektrik gücü

Arasında
kurşun teller

Başarısızlık yok.

1 dakika boyunca 4.0KVAC voltaj uygulayın.kurşun teller arasında.
(Şarj/deşarj akımı≤50mA) (Y2:2.6KVAC)

Gövde
yalıtım

Başarısızlık yok.

Kondansatörün terminalleri,
birbirine bağlı.Kondansatörün gövdesi etrafına, her terminalden yaklaşık 3 - 4 mm mesafeye kadar metal bir folyo sıkıca sarılmalıdır.Kondansatör kurşun telleri ile metal folyo arasına 4.0KVAC Voltaj uygulanır.(Y2:2.6KVAC)
(Şarj/deşarj akımı ≤50mA)

Hava sıcaklığı
Karakteristik

B:-10~+%10
E:-56~+22%
F:-80~+30%

Kapasitans her adımda aşağıdaki gibi ölçülmelidir.
Ön işlem: Kondansatör 85±2°C'de 1 saat süreyle saklanmalı, ardından ilk ölçümlerden önce 24±2 saat oda koşuluna yerleştirilmelidir.

(Adım)	①	②	③	④	⑤
(Sıcaklık)	20±2°C	-25±2℃	20±2°C	85±2°C	20±2°C

Özel Y1 Güvenlik Kondansatörü 560K 400VAC Yüksek Dayanım Gerilimi 1
