Ürün ayrıntıları:
|
| Storage Temp. Saklama derecesi. Range Menzil: | -40°C~+125°C | Operating Temp. Çalışma sıcaklığı. Range Menzil: | -25°C~+125°C |
|---|---|---|---|
| Ana Malzeme: | gümüş macun | Uygulama: | ofis ekipmanları, elektronik ekipman |
| Tedarikçi Türü: | ODM OEM | Tip: | Y1 Güvenlik Kondansatörü |
| Vurgulamak: | Y1 Emniyet Kondansatörü Yüksek Frekans,Y1 Emniyet Kondansatörü 150K,OEM Y1 Emniyet Kondansatörü |
||

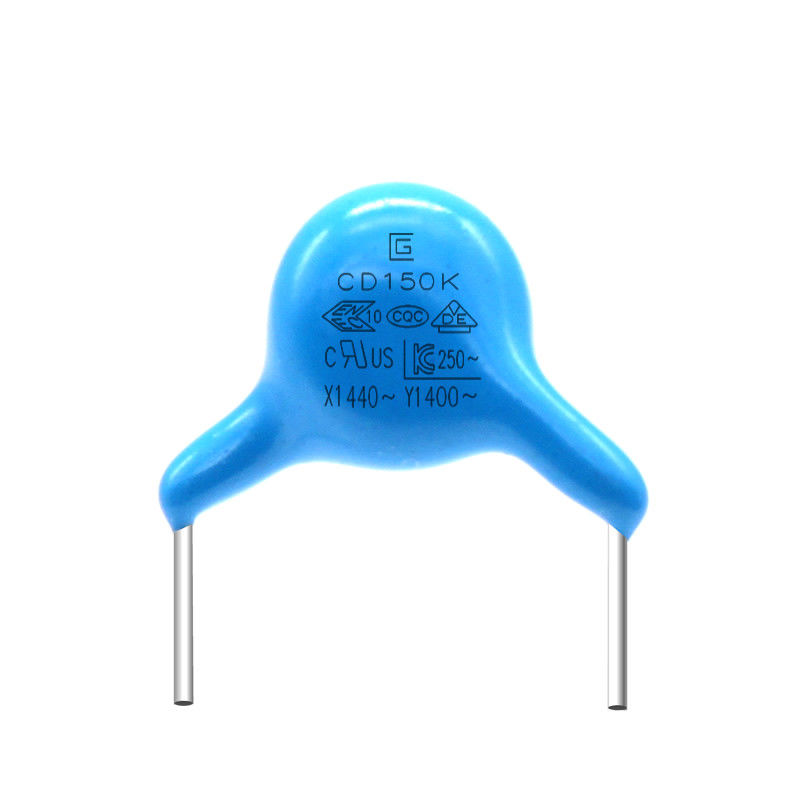

150K 400VAC Y1 Güvenlik Kondansatörü Yüksek Frekans Kaybı Küçüktür, AC Pik Dalgalanmalarının Etkisine Dayanabilir
Y1 Güvenlik Kondansatörü .pdf
Y1 kondansatörü bir güvenlik kondansatörüdür ve böyle bir kondansatör, kondansatör arızalandıktan sonra elektrik çarpmasına neden olmaz ve kişisel güvenliği tehlikeye atmaz.İki tip X kapasitör ve Y kapasitör içerir.X kapasitörler, güç hattının (LN) iki hattı arasına bağlanan kapasitörlerdir ve genellikle metal film kapasitörler kullanılır;Y kondansatörler, güç hattının iki hattı arasına bağlanır ve toprak (LE , NE) kapasitansı, genellikle çiftler halinde görünür.Kaçak akımın sınırlandırılmasına bağlı olarak, Y kondansatörünün değeri çok büyük olmamalıdır.Genel olarak, X kondansatörü uF seviyesidir ve Y kondansatörü nF seviyesidir.X kapasitörü, diferansiyel mod girişimini bastırır ve Y kapasitörü, ortak mod girişimini bastırır.
Y kondansatörünün alt kısmı Y1, Y2, Y3 ve Y4'e bölünmüştür.Ana farklar şunlardır:
1. Y1 yüksek voltaj direnci 8 kV'tan büyük,
2. Y2 yüksek voltaj direnci 5 kV'tan büyük,
3. Y3 yüksek basınç direnci yok
4. Y4 yüksek voltaj direnci 2,5 kV'tan büyük
|
ÖĞE |
ŞARTNAME |
TEST YÖNTEMİ VE DURUMU |
||||||||||||||||
|
Sıcaklık Döngüsü
|
Dış görünüş |
Belirgin kusur yok |
Kondansatör test odasına sokulmalı ve 5 devirde tabloda gösterilen sıcaklık koşullarına maruz bırakılmalıdır. ön işlem: Kondansatör 1 saat süreyle 125±2°C'ye yerleştirilmeli, ardından ilk ölçümden önce 24±2 saat süreyle oda koşullarına yerleştirilmelidir. Son işlem: Kondansatör oda koşullarında 24±2 saat bekletilmelidir.
|
|||||||||||||||
|
kapasitans Değiştirmek |
B:±10% maks. E:±20% maks. F:±%30 maks. |
|||||||||||||||||
|
DF |
B,E:%5,0 maks. F:maksimum %7,0 |
|||||||||||||||||
|
IR |
1000MΩ dk | |||||||||||||||||
|
Nem (Altında İstikrarlı Belirtmek, bildirmek) |
Dış görünüş |
İşaretli değil kusur |
Kondansatörü 500±12 saat 40±2℃'de %95±3 bağıl nemde ayarlayın. ön işlem: Kapasitör, 1 saat süreyle 125±2°C'ye yerleştirilmeli, ardından ilk ölçümden önce 24±2 saat süreyle oda koşuluna yerleştirilmelidir. Son işlem: Kondansatör oda koşullarında 24±2 saat saklanmalıdır. |
|||||||||||||||
|
kapasitans Değiştirmek |
B:±10% maks. E:±20% maks. F:±%30 maks. |
|||||||||||||||||
|
DF |
B,E:%5,0 maks. F:maksimum %7,0 |
|||||||||||||||||
|
IR |
1500MΩ dk | |||||||||||||||||
|
Dielektrik Kuvvet |
Öğe başına 8 |
|||||||||||||||||
|
Hayat Testi |
Dış görünüş |
İşaretli değil kusur |
500V.AC'lik bir voltaj uygulayın, ancak voltajın saatte bir kez 0.1sn için 1000V.AC'ye yükseltilmesi ve bunun 125±2℃'de 1000±48 saat boyunca muhafaza edilmesi gerekir. Ön işlem: Kondansatör 125±2°C'de 1 saat süreyle saklanmalı, ardından ilk ölçümlerden önce 24±2H oda koşuluna yerleştirilmelidir. Son işlem: Kondansatör oda koşullarında 24±2 saat saklanmalıdır. |
|||||||||||||||
|
kapasitans Değiştirmek |
B:±10% maks. E:±20% maks. F:±%30 maks. |
|||||||||||||||||
|
DF |
B,E:%5,0 maks. F:maksimum %7,0 |
|||||||||||||||||
|
IR |
1500MΩ dk | |||||||||||||||||
Ürün Voltaj, Malzeme, Boyut referans tablosu
| Ürün ve beden kodu | Anma AC Gerilimi | Sıcaklık Özelliği | Anma Kapasitesi | Kapasitans Toleransı | Boyut (mm) | |||
| D.maks | T.maks | P±0.8 | d±0.05 | |||||
| Q065B□□100K□ | 400 Vac |
(B) |
10pF |
K |
6.5 | 4.5 | 10 | 0,55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(E) |
470pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0,65 | |||
| Q095E□□152M□ | 1500pF |
M |
9.5 | 4.5 | 10 | 0,65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0,65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0,65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0,65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0,65 | ||||
Spesifikasyon ve Test Yöntemi
|
ÖĞE |
ŞARTNAME |
TEST YÖNTEMİ VE DURUMU |
|||||||||||||
|
Saklama derecesi.Menzil |
-40°C~+125°C | ||||||||||||||
|
Çalışma sıcaklığı.Menzil |
-25°C~+125°C | ||||||||||||||
|
|
Görünüm var |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Sıcaklık20±2°C |
|||||||||||||
|
Dağılma Faktörü |
B,E:maksimum %2,5 |
|
|||||||||||||
|
|
10.000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+%10 |
|
|||||||||||||
üretim süreci
S1.Ambalaj şartlarınız nedir?
A: Genellikle, mallarımızı kahverengi kartonlara koyarız.
S2.Malları nasıl gönderiyorsunuz?
C: Genellikle DHL, UPS, FedEx veya TNT ile gönderiyoruz.Havayolu ve deniz taşımacılığı da isteğe bağlıdır.
S3.Teslimat süreniz nasıl?
C: Malların stokta olması genellikle 5-10 gündür.veya mal stokta değilse 15-20 gündür, miktarına göre.
