Ürün ayrıntıları:
|
| DC Aşırı Kıvılcım Gerilimi: | 75~1000V | Boy: | 4,5 mm*3,2 mm |
|---|---|---|---|
| Özelleştirme: | örnek hizmetler sağlamak | anahtar kelime: | Gaz Tahliye Tüpü |
| Örneklem: | mevcut | Özellikler: | Yüksek tutma voltajı. |
| Vurgulamak: | SMD Seramik Boşaltma Tüpleri,230XM Seramik Boşaltma Tüpleri |
||

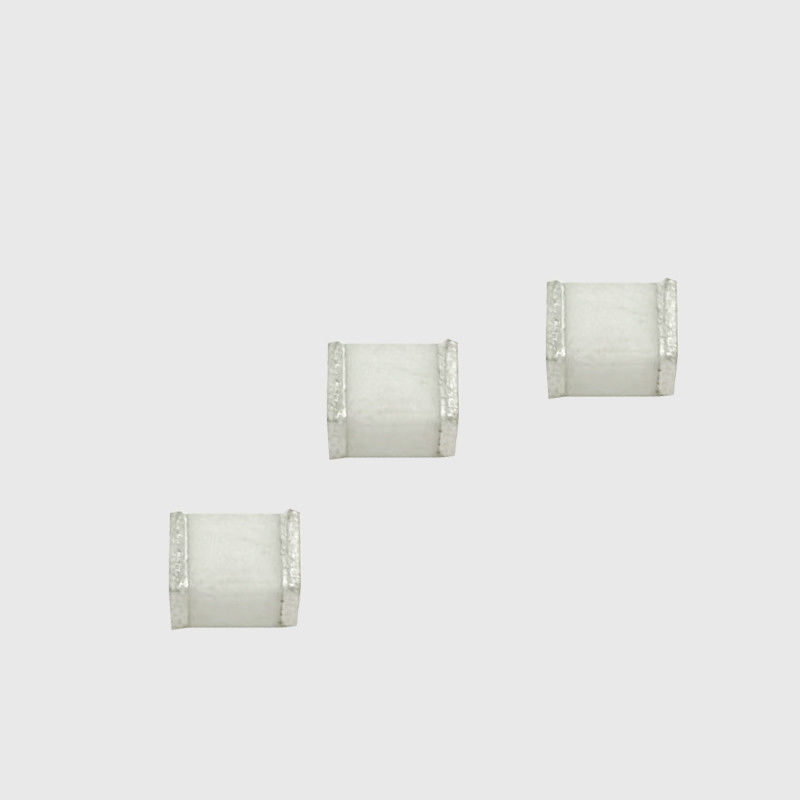

Mikro Boşluklu Tasarım Düşük Kapasite 4,5 mm * 3,2 mm SMD 230XM Güç Kaynakları İçin Gaz Deşarj Tüpü
SMD 230XM.pdf
Gaz deşarj tüpü, iletişim sistemlerinin yıldırımdan korunmasında yaygın olarak kullanılan boşluk tipi bir yıldırımdan korunma bileşenidir.Deşarj tüpü genellikle yıldırım ani aşırı akımını boşaltmak ve aşırı gerilimi sınırlamak için çok seviyeli bir koruma devresinin ilk veya ilk iki aşamasında kullanılır.Deşarj tüpünün elektrotlar arası yalıtım direnci büyük ve parazit kapasitansı küçük olduğundan, sinyal hatları için yüksek frekanslı Yıldırımdan korunmanın kesin avantajları vardır.Deşarj tüpünün koruma özelliklerinin ana eksiklikleri, deşarj süresi gecikmesinin büyük olması, hareket hassasiyetinin ideal olmaması ve dalga kafasının dik bir şekilde yükselmesiyle yıldırım dalgasını etkili bir şekilde bastırmanın zor olmasıdır. Güç sisteminin yıldırımdan korunmasında serbest dönüş sorunu.
Yaygın olarak kullanılan gaz boşaltma tüpleri, iki elektrotlu boşaltma tüplerini ve üç elektrotlu boşaltma tüplerini içerir.Ambalaj kabuğu malzemelerinin çoğu seramiktir, bu nedenle seramik boşaltma tüpleri olarak adlandırılırlar.
Seçim ilkesi
(1) Gaz deşarj tüpünün DC deşarj voltajı, hattın normal çalışmasını etkilememek için hattın normal çalışması sırasındaki maksimum voltajdan daha yüksek olmalıdır.
(2) Ani aşırı gerilim durumunda gaz deşarj tüpünün hattan daha hızlı yanıt verebilmesini sağlamak için, gaz deşarj tüpünün darbe deşarj voltajı, hattın dayanabileceği en yüksek anlık voltaj değerinden düşük olmalıdır ve aşırı voltajı önceden güvenli bir değerle sınırlayın.
(3) Gaz boşaltma tüpünün tutma gerilimi mümkün olduğu kadar yüksek olmalıdır.Aşırı gerilim ortadan kalktığında, gaz tahliye borusu hattın normal çalışmasını etkilemeden zamanında söndürülebilir.
(4) Topraklama kablosu, geçici büyük akımların deşarjını kolaylaştırmak için mümkün olduğu kadar kısa ve yeterince kalın olmalıdır.
(5) Aşırı gerilim çok uzun sürerse, gaz boşaltma borusu çok fazla ısı üretecektir.Aşırı ısınma nedeniyle korunan ekipmanın zarar görmesini önlemek için, gaz tahliye borusu bir arıza koruma kartı cihazı ile donatılmalıdır.Günümüzde, bazı yeni gaz tahliye boruları ürünlerinde arıza emniyetli kartlar bulunmaktadır.
Özellikler
• RoHS ve HF uyumlu
• Boyut:4,5 mm*3,2 mm
• DC Kıvılcım gerilimi: 75~1000V
• Kararlı arıza gerilimi.
• Yüksek izolasyon direnci.
• Yüksek tutma voltajı.
• Büyük emici geçici akım kapasitesi.
• Düşük Kapasite
• Mikro Boşluklu Tasarım
Önerilen Uygulamalar
• İletişim ekipmanı • CATV ekipmanı
• Test ekipmanı
• Veri hatları
• Güç kaynakları
• Telekom SLIC koruması
• telekomünikasyon
