Ürün ayrıntıları:
|
| DC Aşırı Kıvılcım Gerilimi: | 75~1000V | Boy: | 4,5 mm*3,2 mm |
|---|---|---|---|
| Özelleştirme: | örnek hizmetler sağlamak | Örneklem: | mevcut |
| anahtar kelime: | Gaz Tahliye Tüpü | Özellikler: | Yüksek yalıtım direnci |
| Vurgulamak: | SMD Gaz Tahliye Tüpü,230XM Gaz Tahliye Tüpü |
||

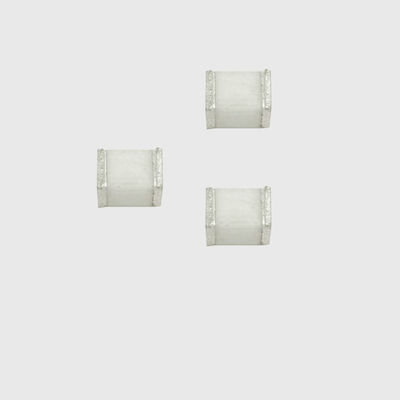

Güç Kaynakları İçin Yüksek Yalıtım Direnci 4.5mm * 3.2mm SMD 230XM Gaz Deşarj Tüpü
SMD 230XM.pdf
Gaz tahliye borusunun çalışma prensibi
Uygulanan voltaj gazın dielektrik dayanımını aşacak şekilde arttığında, iki kutup arasındaki boşluk boşalmayı bozacak ve orijinal yalıtım durumu iletken duruma dönüşecektir.kalan basınç seviyesi.
Pentot boşaltma tüpünün ana bileşenleri temel olarak iki kutuplu ve üç kutuplu boşaltma tüplerininkilerle aynıdır ve daha iyi boşaltma simetrisine sahiptir ve çok hatlı korumaya uygundur.(Genellikle iletişim hatlarının korunmasında kullanılır) İki kutuplu deşarj tüpünün deşarj dağılımı nispeten büyüktür.İki kutuplu deşarj tüpü kullanıldığında, ortak mod aşırı gerilimi, diferansiyel mod aşırı gerilimine dönüştürülebilir.Sistemdeki deşarj tüpünün her iki ucuna uygulanan sistemin normal çalışma voltajı, deşarjı sürdürmek için voltajdan daha düşük olmalıdır, aksi takdirde serbest dönme sorunu olacaktır.Kızdırma deşarjını sürdürmek için voltaj değeri, ark deşarjını sürdürmek için voltaj değerinden daha yüksektir
Seçim ilkesi
(1) Gaz deşarj tüpünün DC deşarj voltajı, hattın normal çalışmasını etkilememek için hattın normal çalışması sırasındaki maksimum voltajdan daha yüksek olmalıdır.
(2) Ani aşırı gerilim durumunda gaz deşarj tüpünün hattan daha hızlı yanıt verebilmesini sağlamak için, gaz deşarj tüpünün darbe deşarj voltajı, hattın dayanabileceği en yüksek anlık voltaj değerinden düşük olmalıdır ve aşırı voltajı önceden güvenli bir değerle sınırlayın.
(3) Gaz boşaltma tüpünün tutma gerilimi mümkün olduğu kadar yüksek olmalıdır.Aşırı gerilim ortadan kalktığında, gaz tahliye borusu hattın normal çalışmasını etkilemeden zamanında söndürülebilir.
(4) Topraklama kablosu, geçici büyük akımların deşarjını kolaylaştırmak için mümkün olduğu kadar kısa ve yeterince kalın olmalıdır.
(5) Aşırı gerilim çok uzun sürerse, gaz boşaltma borusu çok fazla ısı üretecektir.Aşırı ısınma nedeniyle korunan ekipmanın zarar görmesini önlemek için, gaz tahliye borusu bir arıza koruma kartı cihazı ile donatılmalıdır.Günümüzde, bazı yeni gaz tahliye boruları ürünlerinde arıza emniyetli kartlar bulunmaktadır.
Özellikler
• RoHS ve HF uyumlu
• Boyut:4,5 mm*3,2 mm
• DC Kıvılcım gerilimi: 75~1000V
• Kararlı arıza gerilimi.
• Yüksek izolasyon direnci.
• Yüksek tutma voltajı.
• Büyük emici geçici akım kapasitesi.
• Düşük Kapasite
• Mikro Boşluklu Tasarım
Önerilen Uygulamalar
• İletişim ekipmanı • CATV ekipmanı
• Test ekipmanı
• Veri hatları
• Güç kaynakları
• Telekom SLIC koruması
• telekomünikasyon
