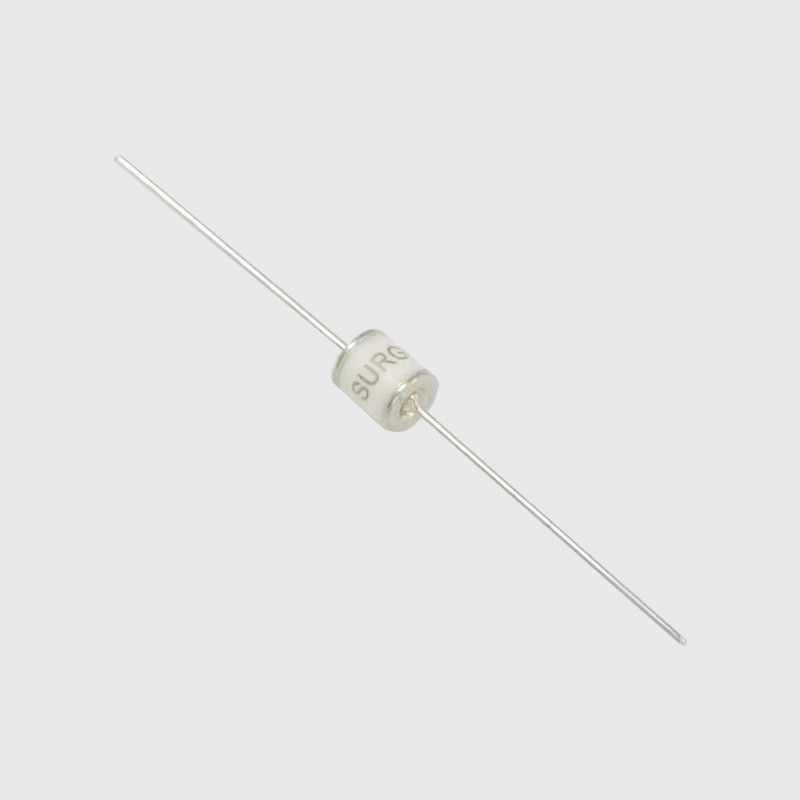

70V - 5000V Cam Deşarj Tüpü SMD Yapı Örneği Mevcuttur

Düşük Kapasiteli Gaz Deşarj Tüpleri - SX5 Serisi RoHS ve HF Uyumlu

SX5 0 - 230X SMDT.pdf


Yapı


Bazı gaz deşarj tüpleri, tüpün kapsülleme kabuğu olarak cam kullanır.Bazıları ayrıca ambalaj kabuğu olarak seramik kullanır ve boşaltma tüpü, kararlı elektriksel özelliklere sahip (argon ve neon gazı, vb.) bir inert gazla doldurulur.Yaygın olarak kullanılan boşaltma tüpünün boşaltma elektrotları genellikle iki veya üçtür ve elektrotlar bir inert gazla ayrılır..Elektrot sayısının ayarına göre, boşaltma tüpü iki kutuplu ve üç kutuplu boşaltma tüplerine bölünebilir.
Seramik diyot deşarj tüpü, saf demir elektrot, nikel-krom-kobalt alaşımlı başlık, gümüş-bakır kaynak başlığı ve seramik boru gövdesi ve diğer ana bileşenlerden oluşur.Tüpteki deşarj elektrotları radyoaktif oksitlerle kaplanır ve deşarj özelliklerini iyileştirmek için tüpün iç duvarı da radyoaktif elementlerle kaplanır.Deşarj elektrodunun temel olarak iki yapısı vardır: çubuk şeklinde ve fincan şeklinde.Çubuk şeklindeki elektrotun boşaltma borusunda, elektrot ile boru gövdesinin duvarı arasına silindirik bir ısı kalkanı yerleştirilmiştir.Isı perdesi, seramik boru vücut ısısının Üniforma eğilimli olmasını sağlayabilir, böylece yerel aşırı ısınma olmaz ve borunun kırılmasına neden olur.Isı kalkanının içi de deşarj dağılımını daha da azaltmak için radyoaktif oksitlerle kaplanmıştır.Kupa şeklindeki elektrotun boşaltma borusunda, kabın ağzına molibden ağ takılır ve kabın içine de boşalma dağılımını azaltan sezyum elemanı takılır.
Üç elektrotlu deşarj tüpü ayrıca saf demir elektrotlardan, nikel-krom-kobalt alaşımlı kapaklardan, gümüş-bakır kaynak kapaklarından ve seramik tüplerden oluşur.Diyot deşarj tüpünden farklı olarak, üç elektrotlu deşarj tüpüne üçüncü kutup yani toprak elektrodu olarak nikel-krom-kobalt alaşımlı bir silindir eklenir.


Prensip


Boşaltma borusunun çalışma prensibi gaz boşluklu boşaltmadır.Boşaltma tüpünün iki kutbu arasına belirli bir voltaj uygulandığında, elektrotlar arasında düzensiz bir elektrik alanı oluşur: bu elektrik alanının etkisi altında, tüpteki gaz ayrışmaya başlar.Elektrotlar arasındaki boşluğu oluşturmak için uygulanan voltaj arttığında Alan kuvveti gazın dielektrik gücünü aştığında, iki kutup arasındaki boşluk boşalma ile bozulacak ve orijinal yalıtım durumu iletken bir duruma dönüşecektir. .İletimden sonra, deşarj tüpünün iki kutbu arasındaki voltaj, deşarj arkı tarafından belirlenen artık voltaj seviyesinde kalacaktır., bu artık voltaj genellikle çok düşüktür, böylece deşarj borusuna paralel bağlanan elektronik ekipman aşırı voltaj hasarından korunur

Özellikler

1. RoHS ve HF uyumlu
2. SMD Yapısı
3. DC Kıvılcım gerilimi: 70~5000V 4. Düşük Kapasitans
5. Ajans Tanıma : UL
6. Çalışma sıcaklığı:-30°C ~ +85°C Saklama
sıcaklık:-40°C ~ +115°C


Ürünlerin Depo Muhafaza Koşulları

· Depolama koşulları:
1. Saklama Sıcaklığı: -10°C~+40°C
2. Bağıl Nem: ≤75% BN
3. Aşındırıcı atmosferden ve güneş ışığından uzak tutunuz.· Depolama Süresi: 1 yıl



Önerilen Uygulamalar

1. Kablo Modem
2. xDSL
3. Alıcı Kutusu
4. Televizyonlar
5. Güç tedarikçisi
6. Tüketici elektroniği
