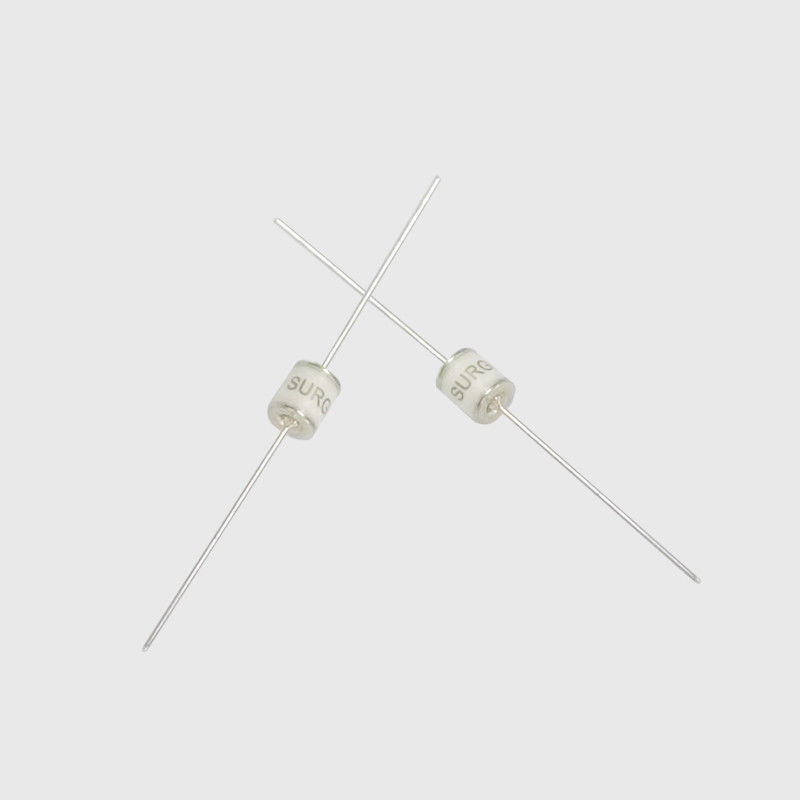

Düşük Kapasiteli Gaz Deşarj Tüpü 70V-5000V SMD Yapı Örneği Mevcuttur

Düşük Kapasiteli Gaz Deşarj Tüpleri - SX5 Serisi DC Aşırı Kıvılcım Gerilimi : 70~5000V​

SX5 0 - 230X SMDT.pdf


Gaz deşarj tüpü, iletişim sistemlerinin yıldırımdan korunmasında yaygın olarak kullanılan boşluk tipi bir yıldırımdan korunma bileşenidir.Deşarj tüpü genellikle yıldırım ani aşırı akımını boşaltmak ve aşırı gerilimi sınırlamak için çok seviyeli bir koruma devresinin ilk veya ilk iki aşamasında kullanılır.Deşarj tüpünün elektrotlar arası yalıtım direnci büyük ve parazit kapasitansı küçük olduğundan, sinyal hatları için yüksek frekanslı Yıldırımdan korunmanın kesin avantajları vardır.Deşarj tüpünün koruma özelliklerinin ana eksiklikleri, deşarj süresi gecikmesinin büyük olması, hareket hassasiyetinin ideal olmaması ve dalga kafasının dik bir şekilde yükselmesiyle yıldırım dalgasını etkili bir şekilde bastırmanın zor olmasıdır. Güç sisteminin yıldırımdan korunmasında serbest dönüş sorunu.

Yaygın olarak kullanılan gaz boşaltma tüpleri, iki elektrotlu boşaltma tüplerini ve üç elektrotlu boşaltma tüplerini içerir.Ambalaj kabuğu malzemelerinin çoğu seramiktir, bu nedenle seramik boşaltma tüpleri olarak adlandırılırlar.


Prensip


Boşaltma borusunun çalışma prensibi gaz boşluklu boşaltmadır.Boşaltma tüpünün iki kutbu arasına belirli bir voltaj uygulandığında, elektrotlar arasında düzensiz bir elektrik alanı oluşur: bu elektrik alanının etkisi altında, tüpteki gaz ayrışmaya başlar.Elektrotlar arasındaki boşluğu oluşturmak için uygulanan voltaj arttığında Alan kuvveti gazın dielektrik gücünü aştığında, iki kutup arasındaki boşluk boşalma ile bozulacak ve orijinal yalıtım durumu iletken bir duruma dönüşecektir. .İletimden sonra, deşarj tüpünün iki kutbu arasındaki voltaj, deşarj arkı tarafından belirlenen artık voltaj seviyesinde kalacaktır., bu artık voltaj genellikle çok düşüktür, böylece deşarj borusuna paralel bağlanan elektronik ekipman aşırı voltaj hasarından korunur

Özellikler

1. RoHS ve HF uyumlu
2. SMD Yapısı
3. DC Kıvılcım gerilimi: 70~5000V 4. Düşük Kapasitans
5. Ajans Tanıma : UL
6. Çalışma sıcaklığı:-30°C ~ +85°C Saklama
sıcaklık:-40°C ~ +115°C


Ürünlerin Depo Muhafaza Koşulları

· Depolama koşulları:
1. Saklama Sıcaklığı: -10°C~+40°C
2. Bağıl Nem: ≤75% BN
3. Aşındırıcı atmosferden ve güneş ışığından uzak tutunuz.· Depolama Süresi: 1 yıl



Önerilen Uygulamalar

1. Kablo Modem
2. xDSL
3. Alıcı Kutusu
4. Televizyonlar
5. Güç tedarikçisi
6. Tüketici elektroniği
