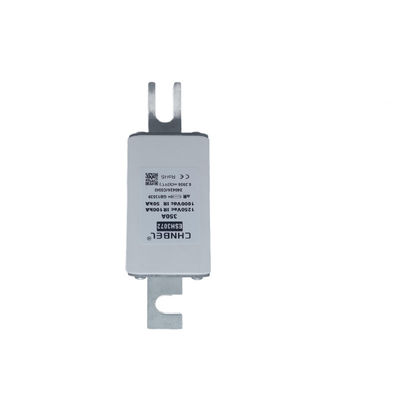

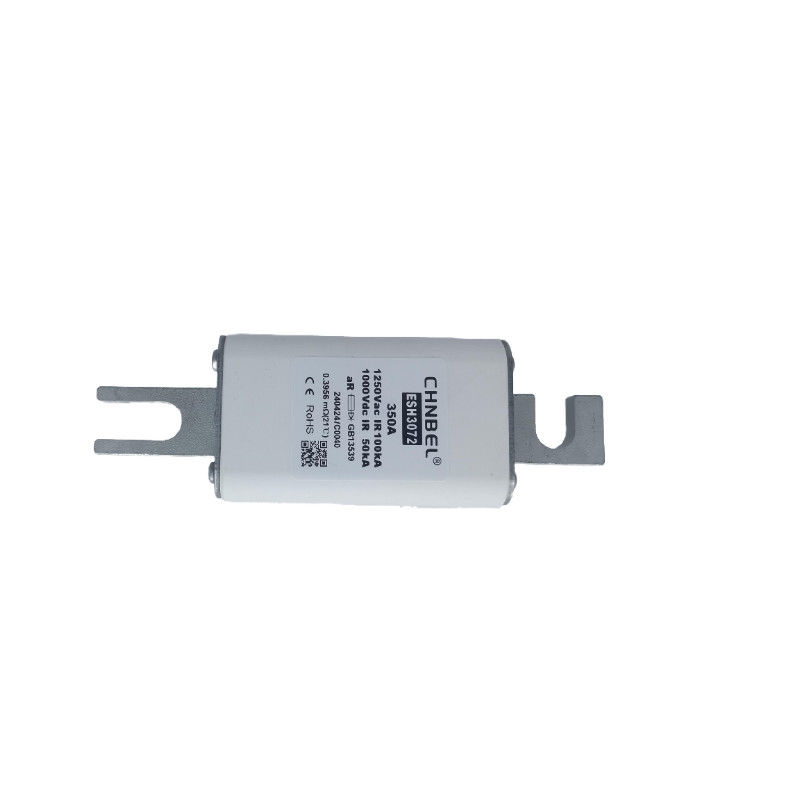

Ürün Tanımı:
120kA@1500Vdc'lik bir IR değerine sahip olan bu yüksek voltajlı yedek sigorta, yüksek seviyede elektrik enerjisi ile başa çıkabilir.Elektrikli ekipmanlarınızın ve altyapınızın aşırı akımlardan kaynaklanan hasar veya arızalardan korunmasını sağlamak.
Yüksek voltajlı çıkartma sigortamız, GB13539/IEC60269 standartlarına ve onaylarına uygun olarak tasarlanmıştır ve en yüksek kalite ve güvenlik standartlarını karşılamasını sağlar.Bu sigortanın yüksek voltaj koşullarında güvenilir ve tutarlı bir şekilde çalışacağına güvenebilirsiniz.
Bu yüksek voltajlı akım sınırlayıcı sigortanın önemli özelliklerinden biri, 5 ms'den daha az olan hızlı yaylanma süresidir.Sigorta, elektrik sisteminize zarar vermemeyi önlemek için hatayı hızlı ve verimli bir şekilde izole edecek..
Yüksek voltajlı akım sınırlayıcı sigortamıza yatırım yapmak, yüksek voltajlı elektrik tesisatı için akıllıca bir seçimdir.elektrik sisteminizin aşırı akımdan korunduğuna güvenebilirsiniz.
Özellikleri ve Avantajları:
Enerji depolama cihazı, UPS merkezi, şarj sistemi, inverter, şarj yığını kısa devre koruması için kullanılır.
Dünyanın en gelişmiş sertleştirme teknolojisi, titreşim direncini ve yüksek akım kırma kapasitesini etkili bir şekilde artırır.
Boyutlar (mm)
Zaman-Şimdiki Eğri
Taşıma ve Depolama
Ağır hava koşullarından ve mekanik hasarlardan kaçının.
Ürün depolama sıcaklığı: -40° C ~ 120° C ((-40° F ~ 248° F)"
Ürün depolama Nemliği: T=40°C RH≤70%, T≤30°C RH≤80%, T≤20°C RH≤90%
Paket depolama sıcaklığı: -40° C ~ 80° C ((-40° F ~ 176° F);
Paket depolama Nem: RH≤90%, kondansiyon içermez.
Çalışma koşulları
- Evet.Sigortalar akış koşullarında düzeltmeler yapmadan düzenli bir şekilde çalışabilir.
Eğer normal çalışma koşulları aşılırsa, ancak hala izin verilen çalışma alanında ise sigortalar düzeltmeye ve ek danışmaya ihtiyaç duyabilir.
izin verilen alana uyan, lütfen daha fazla uygulanabilirlik testi ve analizi için şirketimizle iletişime geçin;
- Evet.Düzenli akım akışı, önerilen nominal akımın %75'ine kadar olmalıdır.
- Evet.Çalışma sıcaklığı: -5° C~40° C ((23° F~104° F);
- Evet.İzin verilen çalışma sıcaklığı: -40° C~125° C ((-40° F~257° F);
- Evet.Sıcaklık düzeltme faktörleri: -5° C ((23° F) altında, düşük aşırı yüklenme (L.O.) ön-arklama süresi hafifçe uzatılacak, nominal akım hafifçe artacaktır;
- Evet.40°C'den fazla çalıştırılırsa ((104°F),Adlık akım ek düzeltme ihtiyacı, faktörler: -Kt①.
* Not①: Kt değeri, normal çalışma senaryoları altında güvenlik akımı tahsisini zaten dikkate almıştır.
Yükseklik
- Evet.İşlem koşulları: yükseklik≤2500m; Yasal çalışma koşulları: yükseklik 2000m ile 4500m arasındadır;
- Evet.Yükseklik düzeltme faktörleri: Yüksek yükseklik dielektrik kuvveti/sıcaklık dağılımını azaltacak ve basınç kuvvetini etkileyecektir.
a) Sigortalar T yüksekliği her 100 metre yüksekliğinden 0.1-0.5k artış;
b) Ortalama çevre sıcaklığı her 100 metre yüksekliğe düşer.
c) Açık ortamda çalışırken, yükseklik etkisini değerli akıma karşı dikkate alınmamalıdır.
d) Kapalı ortamda çalışırken ve ortam sıcaklığı hala 40°C'yi aştığında(104° F),O zaman nominal akım düşürülmelidir.
Faktörler: Her 1000 metrelik yüksekliğin artmasıyla %2-%5.
* Not: Aynı seride, en yüksek nominal akım en yüksek derecelendirme faktörlerine, en düşük nominal akım en düşük derecelendirme faktörlerine atıfta bulunur.
- Evet.Dielektrik kuvveti yüksek irtifada etkilenir.
a) 2000m-4500m arasında, dielektrik sertliği her 1000m'den %12-15% düşecek. alıntı GB/T16935.1Farklı dielektrik boşluklardan düzeltme;
b) Sigortaların ∆ dielektrik mesafesi normalde GB/T16935'ten çok daha uzundur.1Özel mini boyutlar hariç, dielektrik boşlukları görmezden gelin;
c) Sigortalar ile diğer elektronik yapıların veya zemin arasındaki dielektrik mesafe yüksekliklere göre farklılık gösterir.
Titreme ve Şok Direnci
- Evet.Yüksek frekanslı titreşim direnci:- Evet.20g;
- Evet.Yüksek frekanslı titreşim direnci, raylı taşımacılığı / motorlu araçları karşılayabilir;
- Evet.Yoğun titreşimler ve şok koşulları daha fazla test gerektiriyor.
Bakım ve güvenlik talimatları
- Evet.Kısa devreye girmeyi önlemek için gerekirse yalıtım kartı kullanmak;
- Evet.Düzenli olarak tesislerin bakımı, tozlama/antioksidanlama/vb.
- Evet.Tesislere zarar verildiğinde sigortaları değiştirmek;
- Evet.Yüklenirken, zorunluluk olmadıkça sigortaları değiştirmeyin.
