Ürün ayrıntıları:
|
| özellikler: | Mükemmel Alev Geciktirici Özellikler | kapasitans: | 1.0 uf |
|---|---|---|---|
| Anma Gerilimi: | 250-310V | Çalışma sıcaklığı: | -40°C～+110°C |
| Başvuru: | Ev aletleri, güç kaynağı, ampermetre | Medya Mevcut: | veri sayfası, Fotoğraf |
| Vurgulamak: | Kendi Kendini Onaran X2 Emniyet Kondansatörü,P22.5MM X2 Emniyet Kondansatörü,1.0Uf Metalize Polipropilen Film Kondansatör |
||

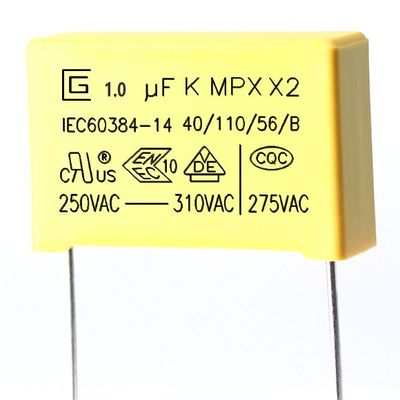

Uzun Ömürlü 1.0uf 105K 275VAC X2 Güvenlik Kondansatörü Mükemmel Alev Geciktirici Özellikler
X2 Güvenlik Kondansatörü.pdf
X kapasitör ---- metalize polipropilen film kapasitör;genellikle, X kapasitörleri çoğunlukla nispeten büyük dalgalı akım direncine sahip polyester film kapasitörleri kullanır.Bu tür bir kapasitörün boyutu büyüktür, ancak büyük anlık şarj ve deşarj akımlarına izin verir ve iç direnci buna uygun olarak küçüktür.x kapasitör, dışı kare ve içi yuvarlak olan yüksek voltajlı OPP (metalize polipropilen malzeme sarma işleme) plastik ambalajını benimser.opp malzemesi yalnızca daha iyi elektriksel performansa sahip olmakla kalmaz, aynı zamanda güç kaynağı girişine paralel bağlandığında yüksek frekanslı darbelerin etkisini etkili bir şekilde azaltabilir.Güç kaynağının etkisi.
İşaretleme
1. ÇİGU logosu:
2. Kapasitans:(104K ,0.1μF)
3. Kapasitans Toleransı:(K)±10%
4. Anma Gerilimi:250,275,300,305,310VAC 5. Ürün Sınıfı:X2
6. Ürün tipi: MPX
7. İklim Kategorisi: 40/110/56
8. Pasif Yanıcılık Sınıfı: B
9. Çin onay işareti: CQC
10. Almanya onay işareti: VDE
11. ENEC onay işareti: ENEC
12. Amerikan onay işareti: CUL
13. Onay standardı: IEC60384-14
Ürünler Tanıtımı
MPX, metalize polipropilen dielektrik film, endüktif olmayan yapı, kalaylı bakır tel uçlar ve alev geciktirici epoksi reçine kaplama ile sarılır.UL 94-V0'a göre mükemmel kendi kendini iyileştirme ve iyi alev geciktirici özelliklerine sahiptirler.
Tip uygulaması
Ürünler, Girişim bastırıcılar ve hat boyunca kapasitör uygulamaları için yaygın olarak kullanılır. Kondansatörün arızalanmasının elektrik çarpması tehlikesine yol açmayacağı durumlarda kullanıma uygundur.
Özellikler
1 İndüksiyonsuz yapı
2 Yüksek nem direnci
3 Kendi kendini iyileştirme özelliği
4 Alev geciktirici tip (UL 94V-0 ile uyumlu)
5 Çok küçük kayıp
6 Mükemmel frekans ve sıcaklık özellikleri
7 Yüksek yalıtım direnci
Özellikler(IEC 60384-14)
|
Kaçak mesafe ve elektriksel boşluk |
|
Voltaj aralığı | Sürünme mesafesi | Elektrik boşluğu |
|
250VAC＜ UR≤440VAC |
> 4.0mm | > 3.0mm | ||
|
130VAC＜ UR≤250VAC |
> 3.0mm | >2,5 mm |
| Test öğeleri | Performans gereklilikleri | test koşulları |
| kapasitans | Belirtilen tolerans dahilinde | 1KHz, 1Vrms Maks.25°C'de |
| Dağılma Faktörü | 0,001 (%0,1) Maks. | 1KHz, 1Vrms Maks.25°C'de |
| Voltaj geçirmez | Anormallik olmayacak | Terminaller arasında 4.3UR (Vdc) 60 saniyelik test. |
| Terminal ve muhafaza arasında UR×200%+1500Vac, 60sn. | ||
| Yalıtım direnci | CR ≤ 0,33μF IR ≥ 15.000MΩ CR >0,33μF IR ≥6.000s | 100±15Vdc, 60sn / 25℃ |
| Sonlandırmaların sağlamlığı | Kablo kırılması ve kondansatör hasarı yok |
Terminal Yük Kuvvetinin Gerilme Dayanımı : 1.0 Kg Tutma Süresi : 10 ± 1sn |
|
Terminal Yük Kuvvetinin Eğilme Dayanımı : 0.5 Kg Bükme Süresi : 4 x 90 ﾟ |
||
| Lehimleme ısısına karşı direnç |
(1) Görünüm : Görünür hasar yok (2) △C/C : ≤ Başlangıç değerinin %±5'i |
Lehim sıcaklığı: 260±5℃ Lehim süresi: 5±0.5sn |
| Lehimlenebilirlik | Yüzey kalaylamanın %95'i |
Lehim sıcaklığı: 260±5℃ Lehim süresi: 2±0.5sn |
| Hızlı sıcaklık değişimi | Kondansatörler görsel olarak incelenecek ve görünür bir hasar olmayacaktır. |
Alt kategori sıcaklığı: -40℃ Üst kategori sıcaklığı: 110℃ Döngü sayısı: 5 Süre t1 = 30 dk |
| Titreşim | Kondansatörler görsel olarak incelenecek ve görünür bir hasar olmayacaktır. |
Frekans aralığı: 10~55Hz Seyir: X,Y,Z (eksen) 2h / eksen (toplamda 6h) Yer değiştirme genliği: 0,75 mm |
| Test öğeleri | Performans gereklilikleri | test koşulları |
| İklim dizisi |
(1) Görünüm : Görünür hasar yok (2) △C/C : ≤ Başlangıç değerinin %±5'i (3) DF ( tanδ) : ≤ 0,008 artan değer (4) IR : ≥ geçerli limitlerin %50'si (5) Voltaj korumalı : Normal |
Kuru sıcak Üst Sıcaklık: 110 ℃ Alt Süre: 16Sa |
|
Soğuk Sıcaklık: -40 ℃ Süre: 2Sa |
||
| Nemli Isı Kararlı Durum |
(1) Görünüm : Görünür hasar yok (2) △C/C : Başlangıç değerinin ≤ ±%5'i (3) DF ( tanδ) : ≤ 0,008 artan değer (4) IR : ≥ geçerli limitlerin %50'si (5) Voltaj korumalı : Normal |
+40°C ve %93 Bağıl Nem, 56 gün |
| Şarj ve deşarj |
(1) Görünüm : Görünür hasar yok (2) △C/C : ≤ Başlangıç değerinin %±10'u (3) DF ( tanδ) : ≤ 0,008 artan değer (4) IR : ≥ geçerli limitlerin %50'si |
Test gerilimi : √2 x URVAC 50 Hz Şarj ve deşarj: 0,5 sn/zaman 10000 döngü için tekrarlandı |
| Dayanıklılık |
(1) Görünüm : Görünür Hasar Yok (2) △C/C : ≤ Başlangıç değerinin %±10'u (3) DF ( tanδ) : ≤ 0,008 artan değer (4) IR : ≥ geçerli limitlerin %50'si |
1,25 x UR VAC 50 Hz, saatte bir 0,1 saniye için 1.000VAC'a yükselir, Üst anma sıcaklığında 1.000 saat |
Depolama koşulları
1 t Uzun süre atmosferde zar zor saklandığında terminallerin lehimlenebilirliğinin bozulabileceğine dikkat edilmelidir.
2 Özellikle yüksek sıcaklık ve yüksek neme sahip ortamlarda bulunmamalı, aşağıdaki koşullara uygun olmalıdır (orijinal ambalajında muhafaza edilmelidir)
Sıcaklık: 35 MAKS Bağıl nem: %60 MAKS
3 Depolama süresi:Kayıp:maksimum 12 ay (paket torbadaki etikette belirtilen üretim tarihinden itibaren)
|
Öğe |
Karakteristik gereksinim |
Test yöntemi ve Koşul |
||||||
|
İklim Kategorisi |
40/110/56 |
|||||||
|
Pasif Yanıcılık Sınıfı |
B |
|||||||
|
Çalışma sıcaklığı |
-40~+110 |
|||||||
|
Kapasitans Aralığı |
0,0022μF~2,2μF |
|||||||
|
Kapasitans Toleransı |
±%10(K),±%20(E) |
1KHz ,1.0Vrms ,25 |
||||||
|
Anma Gerilimi |
250V AC/275V AC/300V AC/305V AC/310V AC |
|||||||
|
Dağılma Faktörü |
1KHz<0,10% |
IR≥6000s |
||||||
|
Yalıtım direnci |
C≤0.33μF |
C>0.33μF |
UR>100V ,100VDC, |
|||||
|
IR≥15000MΩ |
IR≥6000s |
60S,20 |
||||||
|
Terminaller Arası Dayanma Gerilimi |
Kalıcı arıza veya flashover yok |
4,3UR(dc) 60s 25Kesme Akımı 10mA |
||||||
|
Terminaller ve Kasa Arasındaki Dayanım Gerilimi |
Kalıcı arıza veya flashover yok |
2UR+1500V(ac) 60s 25 ≥2000V(ac) 25 |
||||||
|
MAKS.Nabız yükselme süresi (dv/dt) |
Kurşun aralığı |
|||||||
|
7,5 mm 600V/μs |
10mm |
15mm |
22,5 mm |
27,5 mm |
37,5 mm 100V/μs |
|||
Ortam gereksinimi
1 RoHS gerekliliklerine uygunluk.
2 REACH gerekliliklerine uygunluk.
3 Halojensiz (gerektiği gibi).
4 Rohs ve Reach'in üçüncü şahıslar tarafından yapılan test replikaları için lütfen ek 2'ye bakın.
Kalite kontrol
Ürün yapısı
