Ürün ayrıntıları:
|
| Özellik: | Yüksek Pik Akım Dayanma Yeteneği | teknoloji: | Metal oksit |
|---|---|---|---|
| Tip: | Metal Oksit Varistör | Çalışma sıcaklığı: | -40°C ~ +125°C |
| Malzeme: | Çinko oksit | Sıcaklık katsayısı: | 0~-0.05%/℃ |
| Vurgulamak: | 5D Çinko Oksit Varistör,511k Çinko Oksit Varistör,Hızlı Tepki Çinko Oksit Varistör |
||

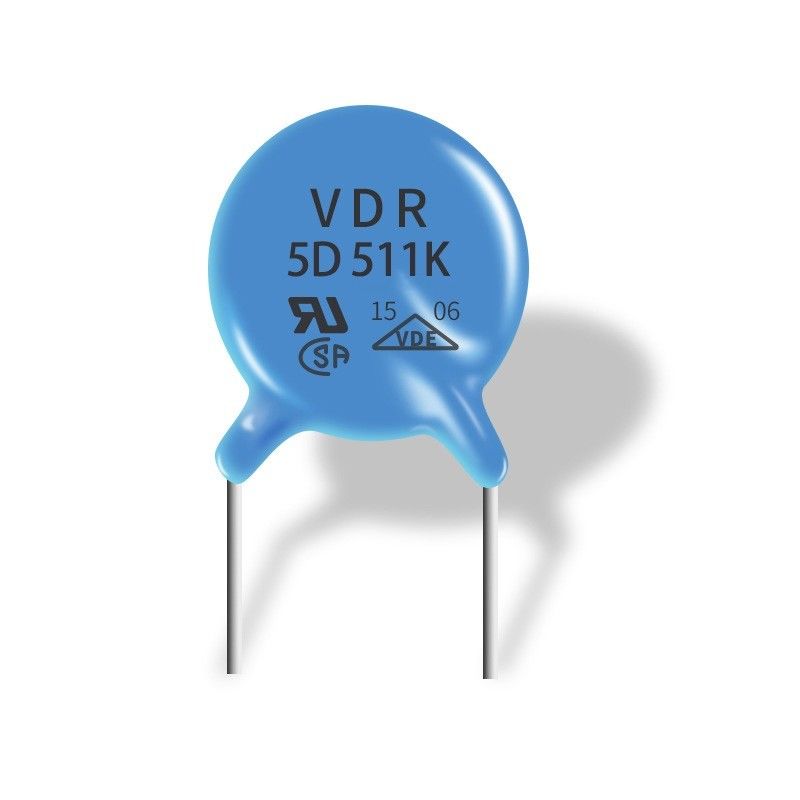

OEM Hızlı Tepki 5D 511k Metal Oksit Varistör Yüksek Tepe Akım Dayanma Kapasitesi
En yaygın modern varistör tipi metal oksit varistördür (MOV).Küçük miktarlarda bizmut, kobalt, manganez oksitler gibi diğer metal oksitlerden oluşan bir matris içinde çinko oksit parçacıkları içeren bu tip seramik bloklar, cihazın elektrotlarını oluşturmak için iki metal plaka arasına sıkıştırılır.Her kalıp ve bitişik elemanlar arasındaki sınırlar, akımın yalnızca bir yönde akmasına izin veren diyot bağlantılarını oluşturur.Rastgele yönlendirilmiş tanelerin birikmesi, elektriksel olarak, her biri diğer birçok çiftle paralel olan, arka arkaya diyot çiftlerinden oluşan bir ağa eşdeğerdir.
Elektrotlara küçük bir voltaj uygulandığında, yalnızca diyot bağlantısındaki ters sızıntı küçük bir akımın akmasına neden olur.Büyük bir voltaj uygulandığında, termiyonik emisyon ve elektron tünelleme kombinasyonu nedeniyle diyot bağlantısı bozulur ve büyük bir akımın akmasına neden olur.Bu davranışın sonucu, MOV'ların düşük voltajlarda yüksek dirence ve yüksek voltajlarda düşük dirence sahip olduğu doğrusal olmayan bir akım-gerilim karakteristiğidir.
Elektriksel özellikler
Normal çalışma sırasında varistörler iletken değildir.Şönt modlu bir cihaz olarak, varistörler genellikle, aralarındaki voltaj "sıkma voltajının" çok altında kaldığında hat voltajı dalgalanmalarını bastırmak için kullanılır.Varistörler iki nedenden dolayı arızalanabilir.
Yıkıcı arızalar, söz konusu enerjinin varistörün kaldırabileceğinden kat kat daha yüksek olduğu yıldırım çarpmaları gibi olayların neden olduğu çok büyük dalgalanmaları sınırlamak için yapılan başarısız girişimler nedeniyle meydana gelmiştir.Darbeden sonraki akım akışı varistörü eritebilir, yakabilir ve hatta buharlaştırabilir.Bu termal kaçak, bireysel tane sınırlarının birleşim yerlerindeki tekdüzeliğin olmamasından kaynaklanır ve geçici darbedeki enerji (genellikle Joule cinsinden ölçülür) çok yüksek olduğunda (yani önemli ölçüde aşarsa) termal stres altında baskın akım yolunun başarısız olmasına yol açar. "Mutlak Maksimum Değerler"in fabrikasyon bölümü).Çok büyük başarısızlık potansiyeli, aşırı derecelendirilerek veya özel olarak seçilmiş MOV'ler paralel olarak kullanılarak azaltılabilir.
Daha fazla dalgalanma meydana geldikçe kümülatif bozulma meydana gelir.Tarihsel nedenlerden dolayı birçok MOV, kapasiteyi de azaltan sık enflasyona izin verecek şekilde yanlış tanımlanmıştır.Bu durumda, varistör gözle görülür şekilde hasar görmez ve dışarıdan çalışıyor gibi görünür (felaketle sonuçlanan bir arıza yok), ancak artık koruma sağlamaz.Sonunda, enerji deşarjı oksit boyunca iletken bir yol oluşturduğundan kısa devreye girer.
Bir varistörün ömrünü etkileyen ana parametre enerji (joule) değeridir.Enerji seviyesinin arttırılması, üstel olarak barındırabileceği geçici darbelerin sayısını (tanımlanmış bir maksimum boyutta) ve kenetlenmiş daha küçük darbelerden kümülatif enerji toplamını artırır.Bu darbeler meydana geldiğinde, her olay sırasında sağladığı "kenedleme voltajı" azalır ve bir varistörün "kenedleme voltajı" %10 değiştiğinde genellikle işlevsel olarak bozulduğu kabul edilir.Üreticinin ömür beklentisi çizelgeleri, parçanın ömrü boyunca dağılan toplam enerjiye dayalı olarak arıza tahmini için akım, şiddet ve geçiş sayısını içerir.
Tüketici elektroniğinde, özellikle aşırı gerilim koruyucularda, kullanılan MOV varistörleri, sonunda arızalanacak kadar küçüktür.Güç iletimi gibi diğer uygulamalar, uzun ömür için tasarlanmış, farklı yapıdaki VDR'leri çoklu konfigürasyonlarda kullanır.
varistörlerin özellikleri
(1) Avantajlar: voltaj aralığı çok geniştir, birkaç volttan birkaç bin volta kadar, dalgalanma akımı onlarca ila birkaç bin amper arasında olabilir, tepki hızı hızlıdır, polarite yoktur, serbest dönüş yoktur ve tepe akım dayanma kapasitesi büyüktür.Düşük fiyat.
(2) Dezavantajlar: Kelepçe voltajı nispeten yüksektir ve bu genellikle çalışma voltajının 2 ila 3 katına ulaşabilir.Ek olarak, basınç
Varistördeki kaçak akım darbe darbelerinin sayısı arttıkça artar.Tepki süresi daha uzundur ve parazitik kapasitans daha büyüktür.
(3) Uygulanabilir durumlar: DC güç hatları, düşük frekanslı sinyal hatları veya AC güç hatları için gaz deşarj tüpleriyle seri olarak kullanılır.
Uygulamalar
Transistör, diyot, IC, tristör veya triyak yarı iletken koruması
Tüketici elektroniğinde aşırı gerilim koruması
Endüstriyel elektronikte aşırı gerilim koruması
Elektronik ev aletleri, gaz ve petrol cihazlarında aşırı gerilim koruması
Röle ve elektromanyetik valf dalgalanma emilimi
hizmetlerimiz
1. satış öncesi parça seçim kılavuzu
2. Hongkong ve Shenzhen lojistik merkezlerimiz aracılığıyla hızlı hareket eden lojistik hizmeti
3. satış sonrası sorun giderme hizmeti
4. Satılan tüm ürünler için test ve ölçüm hizmeti
5. müşterilerin ihtiyacına göre ilgili parçalar için çözüm
Ürüne Genel Bakış
| Parça Numarası | Radyal Delikli Metal Oksit Varistör |
| Üretici Paket/Boyut | Veri sayfasını aşağıdaki gibi kontrol edin |
| Paketleme | Torbada toplu paketleme |
| Uygulama | Tüketici, Medikal, Endüstriyel |
| Stok durumu | Büyük miktarda hazır stok |
| kalite garantisi | ISO9001:2008 365 gün |
Özellikler:
| Parça Numarası | boşluk(V) | VDC(V) | V1mA(V) | IP(A) | Vc(V) | I(A)Standart | I(A)Yüksek Dalgalanma | (J)Standart | (J) Yüksek Dalgalanma | Anma gücü (W) | C@1KHz(pf) |
| 10D180K(J) | 11 | 14 | 18(15-21.6) | 5 | 36 | 500 | 1000 | 2.1 | 3.0 | 0,05 | 5600 |
| 10D220K(J) | 14 | 18 | 22(19.5-26) | 5 | 43 | 500 | 1000 | 2.5 | 5.0 | 0,05 | 4500 |
| 10D270K(J) | 17 | 22 | 27(14-31) | 5 | 53 | 500 | 1000 | 3.0 | 6.0 | 0,05 | 3700 |
| 10D330K(J) | 20 | 26 | 33(29,5-36,5) | 5 | 65 | 500 | 1000 | 4.0 | 7.0 | 0,05 | 3000 |
| 10D390K(J) | 25 | 31 | 39(35-43) | 5 | 77 | 500 | 1000 | 4.6 | 9.0 | 0,05 | 2400 |
| 10D470K(J) | 30 | 38 | 47(42-52) | 5 | 93 | 500 | 1000 | 5.5 | 11 | 0,05 | 2100 |
| 10D560K(J) | 35 | 45 | 56(50-62) | 5 | 110 | 500 | 1000 | 7.0 | 13 | 0,05 | 1800 |
| 10D680K(J) | 40 | 56 | 68(61-75) | 5 | 135 | 500 | 1000 | 8.2 | 15 | 0,05 | 1500 |
| 10D820K(J) | 50 | 65 | 82(74-90) | 25 | 135 | 2500 | 3500 | 12 | 17 | 0.4 | 1200 |
| 10D101K(J) | 60 | 85 | 100(90-110) | 25 | 165 | 2500 | 3500 | 15 | 18 | 0.4 | 1000 |
| 10D121K(J) | 75 | 100 | 120(108-132) | 25 | 200 | 2500 | 3500 | 18 | 21 | 0.4 | 830 |
| 10D151K(J) | 95 | 125 | 150(135-165) | 25 | 250 | 2500 | 3500 | 22 | 25 | 0.4 | 670 |
| 10D181K(J) | 115 | 150 | 180(162-198) | 25 | 300 | 2500 | 3500 | 27 | 30 | 0.4 | 560 |
| 10D201K(J) | 130 | 170 | 200(180-220) | 25 | 340 | 2500 | 3500 | 30 | 35 | 0.4 | 500 |
| 10D221K(J) | 140 | 180 | 220(198-242) | 25 | 360 | 2500 | 3500 | 32 | 39 | 0.4 | 450 |
| 10D241K(J) | 150 | 200 | 240(216-264) | 25 | 395 | 2500 | 3500 | 35 | 42 | 0.4 | 420 |
| 10D271K(J) | 175 | 225 | 270(243-297) | 25 | 455 | 2500 | 3500 | 37 | 49 | 0.4 | 370 |
| 10D301K(J) | 190 | 250 | 300(270-330) | 25 | 500 | 2500 | 3500 | 40 | 54 | 0.4 | 330 |
| 10D331K(J) | 210 | 275 | 330(297-363) | 25 | 550 | 2500 | 3500 | 43 | 58 | 0.4 | 300 |
| 10D361K(J) | 230 | 300 | 360(324-396) | 25 | 595 | 2500 | 3500 | 47 | 65 | 0.4 | 280 |
| 10D391K(J) | 250 | 320 | 390(351-429) | 25 | 650 | 2500 | 3500 | 60 | 70 | 0.4 | 260 |
| 10D431K(J) | 275 | 350 | 430(387-473) | 25 | 710 | 2500 | 3500 | 65 | 80 | 0.4 | 230 |
| 10D471K(J) | 300 | 385 | 470(423-517) | 25 | 775 | 2500 | 3500 | 67 | 85 | 0.4 | 210 |
| 10D511K(J) | 320 | 415 | 510(459-561) | 25 | 845 | 2500 | 3500 | 69 | 90 | 0.4 | 200 |
| 10D561K(J) | 350 | 460 | 560(504-616) | 25 | 925 | 2500 | 3500 | 70 | 92 | 0.4 | 180 |
| 10D621K(J) | 385 | 505 | 620(558-682) | 25 | 1025 | 2500 | 3500 | 72 | 95 | 0.4 | 160 |
| 10D681K(J) | 420 | 560 | 680(612-748) | 25 | 1120 | 2500 | 3500 | 75 | 98 | 0.4 | 150 |
| 10D751K(J) | 460 | 615 | 750(675-825) | 25 | 1240 | 2500 | 3500 | 77 | 100 | 0.4 | 130 |
| 10D781K(J) | 485 | 640 | 780(702-858) | 25 | 1290 | 2500 | 3500 | 80 | 105 | 0.4 | 130 |
| 10D821K(J) | 510 | 670 | 820(738-902) | 25 | 1355 | 2500 | 3500 | 85 | 110 | 0.4 | 120 |
| 10D911K(J) | 550 | 745 | 910(819-1001) | 25 | 1500 | 2500 | 3500 | 93 | 130 | 0.4 | 110 |
| 10D102K(J) | 625 | 825 | 1000(900-1100) | 25 | 1650 | 2500 | 3500 | 102 | 140 | 0.4 | 100 |
| 10D112K(J) | 680 | 895 | 1100(990-1210) | 25 | 1815 | 2500 | 3500 | 115 | 155 | 0.4 | 90 |
