Ürün ayrıntıları:
|
| Özellik: | Geçici aşırı gerilime hızlı tepki | Uygulama: | Elektronik parçalar |
|---|---|---|---|
| anahtar kelime: | MOV Varistör | Çalışma sıcaklığı: | -40°C ~ +125°C |
| Malzeme: | Çinko oksit | Medya Mevcut: | veri sayfası, Fotoğraf |
| Vurgulamak: | Disk Varistör 10D561k,10D561k Varistör |
||

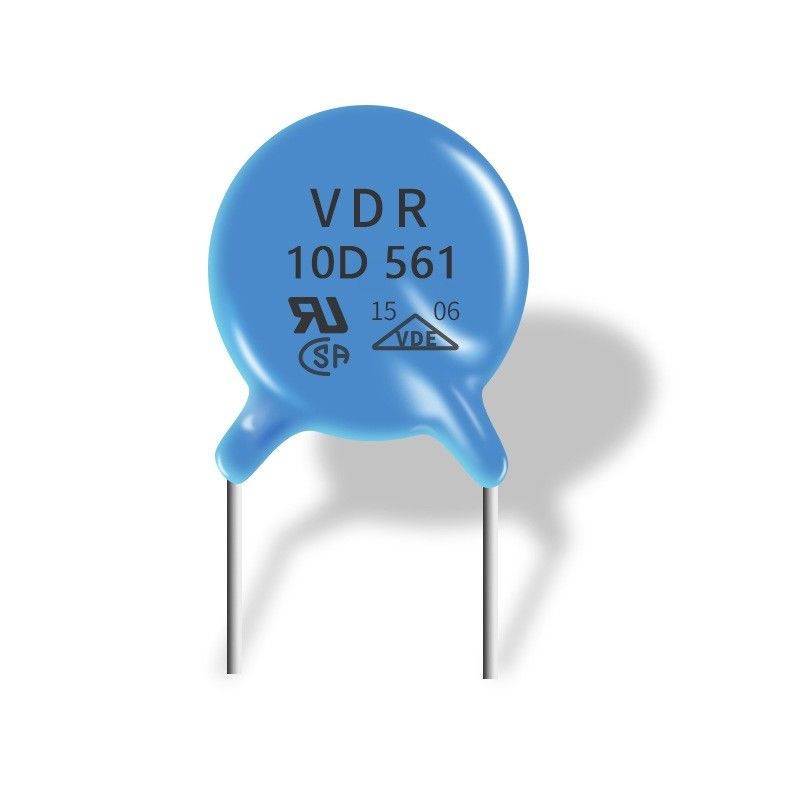

Hızlı Tepki 10D 561k Metal Oksit Varistör Düşük Sıkıştırma Oranı ve Takip Akımı Yok
Metal oksit varistörler, güç ve elektronik sistemleri için temel koruma cihazlarıdır ve sistemin çalışmasının güvenliğini ve güvenilirliğini doğrudan belirler.Bu kitap, iletim ve yaşlanma mekanizması, mikroyapı elektriksel özellikleri, mikroyapı testi ve mikroyapı simülasyon analizi, yüksek gradyanlı düşük artık voltaj oksidasyonu dahil olmak üzere çinko oksit gibi varistörlerin temel araştırmasını, hazırlık sürecini, performans düzenlemesini ve uygulama ilerlemesini sistematik olarak tanıtmaktadır. varistör seramikleri, titanyum oksit, kalay oksit ve diğer sistem varistör seramikleri vb. varistörlerin mikroyapısal özellikleri ile makroskobik özellikleri arasındaki ilişkiyi kurmuştur.
Elektriksel özellikler
Normal çalışma sırasında varistörler iletken değildir.Şönt modlu bir cihaz olarak, varistörler genellikle, aralarındaki voltaj "sıkma voltajının" çok altında kaldığında hat voltajı dalgalanmalarını bastırmak için kullanılır.Varistörler iki nedenden dolayı arızalanabilir.
Yıkıcı arızalar, söz konusu enerjinin varistörün kaldırabileceğinden kat kat daha yüksek olduğu yıldırım çarpmaları gibi olayların neden olduğu çok büyük dalgalanmaları sınırlamak için yapılan başarısız girişimler nedeniyle meydana gelmiştir.Darbeden sonraki akım akışı varistörü eritebilir, yakabilir ve hatta buharlaştırabilir.Bu termal kaçak, bireysel tane sınırlarının birleşim yerlerindeki tekdüzeliğin olmamasından kaynaklanır ve geçici darbedeki enerji (genellikle Joule cinsinden ölçülür) çok yüksek olduğunda (yani önemli ölçüde aşarsa) termal stres altında baskın akım yolunun başarısız olmasına yol açar. "Mutlak Maksimum Değerler"in fabrikasyon bölümü).Çok büyük başarısızlık potansiyeli, aşırı derecelendirilerek veya özel olarak seçilmiş MOV'ler paralel olarak kullanılarak azaltılabilir.
| Parça Numarası | Radyal Delikli Metal Oksit Varistör |
| Üretici Paket/Boyut | Veri sayfasını aşağıdaki gibi kontrol edin |
| Paketleme | Torbada toplu paketleme |
| Uygulama | Tüketici, Medikal, Endüstriyel |
| Stok durumu | Büyük miktarda hazır stok |
| kalite garantisi | ISO9001:2008 365 gün |
Özellikler:
| Parça Numarası | boşluk(V) | VDC(V) | V1mA(V) | IP(A) | Vc(V) | I(A)Standart | I(A)Yüksek Dalgalanma | (J)Standart | (J) Yüksek Dalgalanma | Anma gücü (W) | C@1KHz(pf) |
| 10D180K(J) | 11 | 14 | 18(15-21.6) | 5 | 36 | 500 | 1000 | 2.1 | 3.0 | 0,05 | 5600 |
| 10D220K(J) | 14 | 18 | 22(19.5-26) | 5 | 43 | 500 | 1000 | 2.5 | 5.0 | 0,05 | 4500 |
| 10D270K(J) | 17 | 22 | 27(14-31) | 5 | 53 | 500 | 1000 | 3.0 | 6.0 | 0,05 | 3700 |
| 10D330K(J) | 20 | 26 | 33(29,5-36,5) | 5 | 65 | 500 | 1000 | 4.0 | 7.0 | 0,05 | 3000 |
| 10D390K(J) | 25 | 31 | 39(35-43) | 5 | 77 | 500 | 1000 | 4.6 | 9.0 | 0,05 | 2400 |
| 10D470K(J) | 30 | 38 | 47(42-52) | 5 | 93 | 500 | 1000 | 5.5 | 11 | 0,05 | 2100 |
| 10D560K(J) | 35 | 45 | 56(50-62) | 5 | 110 | 500 | 1000 | 7.0 | 13 | 0,05 | 1800 |
| 10D680K(J) | 40 | 56 | 68(61-75) | 5 | 135 | 500 | 1000 | 8.2 | 15 | 0,05 | 1500 |
| 10D820K(J) | 50 | 65 | 82(74-90) | 25 | 135 | 2500 | 3500 | 12 | 17 | 0.4 | 1200 |
| 10D101K(J) | 60 | 85 | 100(90-110) | 25 | 165 | 2500 | 3500 | 15 | 18 | 0.4 | 1000 |
| 10D121K(J) | 75 | 100 | 120(108-132) | 25 | 200 | 2500 | 3500 | 18 | 21 | 0.4 | 830 |
| 10D151K(J) | 95 | 125 | 150(135-165) | 25 | 250 | 2500 | 3500 | 22 | 25 | 0.4 | 670 |
| 10D181K(J) | 115 | 150 | 180(162-198) | 25 | 300 | 2500 | 3500 | 27 | 30 | 0.4 | 560 |
| 10D201K(J) | 130 | 170 | 200(180-220) | 25 | 340 | 2500 | 3500 | 30 | 35 | 0.4 | 500 |
| 10D221K(J) | 140 | 180 | 220(198-242) | 25 | 360 | 2500 | 3500 | 32 | 39 | 0.4 | 450 |
| 10D241K(J) | 150 | 200 | 240(216-264) | 25 | 395 | 2500 | 3500 | 35 | 42 | 0.4 | 420 |
| 10D271K(J) | 175 | 225 | 270(243-297) | 25 | 455 | 2500 | 3500 | 37 | 49 | 0.4 | 370 |
| 10D301K(J) | 190 | 250 | 300(270-330) | 25 | 500 | 2500 | 3500 | 40 | 54 | 0.4 | 330 |
| 10D331K(J) | 210 | 275 | 330(297-363) | 25 | 550 | 2500 | 3500 | 43 | 58 | 0.4 | 300 |
| 10D361K(J) | 230 | 300 | 360(324-396) | 25 | 595 | 2500 | 3500 | 47 | 65 | 0.4 | 280 |
| 10D391K(J) | 250 | 320 | 390(351-429) | 25 | 650 | 2500 | 3500 | 60 | 70 | 0.4 | 260 |
| 10D431K(J) | 275 | 350 | 430(387-473) | 25 | 710 | 2500 | 3500 | 65 | 80 | 0.4 | 230 |
| 10D471K(J) | 300 | 385 | 470(423-517) | 25 | 775 | 2500 | 3500 | 67 | 85 | 0.4 | 210 |
| 10D511K(J) | 320 | 415 | 510(459-561) | 25 | 845 | 2500 | 3500 | 69 | 90 | 0.4 | 200 |
| 10D561K(J) | 350 | 460 | 560(504-616) | 25 | 925 | 2500 | 3500 | 70 | 92 | 0.4 | 180 |
| 10D621K(J) | 385 | 505 | 620(558-682) | 25 | 1025 | 2500 | 3500 | 72 | 95 | 0.4 | 160 |
| 10D681K(J) | 420 | 560 | 680(612-748) | 25 | 1120 | 2500 | 3500 | 75 | 98 | 0.4 | 150 |
| 10D751K(J) | 460 | 615 | 750(675-825) | 25 | 1240 | 2500 | 3500 | 77 | 100 | 0.4 | 130 |
| 10D781K(J) | 485 | 640 | 780(702-858) | 25 | 1290 | 2500 | 3500 | 80 | 105 | 0.4 | 130 |
| 10D821K(J) | 510 | 670 | 820(738-902) | 25 | 1355 | 2500 | 3500 | 85 | 110 | 0.4 | 120 |
| 10D911K(J) | 550 | 745 | 910(819-1001) | 25 | 1500 | 2500 | 3500 | 93 | 130 | 0.4 | 110 |
| 10D102K(J) | 625 | 825 | 1000(900-1100) | 25 | 1650 | 2500 | 3500 | 102 | 140 | 0.4 | 100 |
| 10D112K(J) | 680 | 895 | 1100(990-1210) | 25 | 1815 | 2500 | 3500 | 115 | 155 | 0.4 | 90 |
