Ürün ayrıntıları:
|
| özellikler: | Mükemmel aktif ve pasif aleve dayanıklılık özellikleri | kapasitans:: | 1.2 uf |
|---|---|---|---|
| Anma Gerilimi:: | 250-310V | Malzeme: | Metalize Polipropilen Film |
| Uygulama: | Genel Amaçlı | anahtar kelime: | X2 Güvenlik Kondansatörü |
| Vurgulamak: | 125VAC Kondansatör 1,2 UF |
||

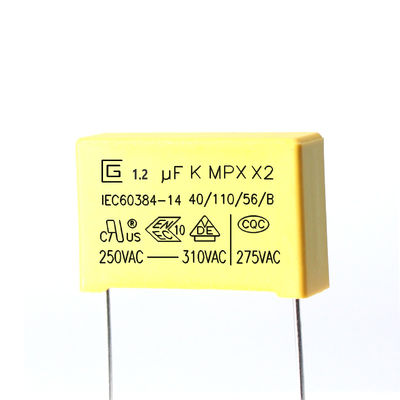

İyi Kendi Kendini İyileştiren 1.2uf 125K 125VAC X2 Güvenlik Kondansatörü Aşırı Gerilim Gerilimine Dayanır
X kondansatörü --- metalize polipropilen film kondansatör;genellikle, X kondansatörü çoğunlukla nispeten büyük dalgalı akım direncine sahip polyester film kondansatöründen yapılır.Bu tür bir kapasitör büyük bir hacme sahiptir, ancak anlık şarj ve deşarj için büyük bir akıma izin verir ve buna bağlı olarak iç direnci küçüktür.X kondansatörü, plastik ambalajda dış kareyi ve iç yüksek voltajlı OPP'yi (metalize polipropilen malzeme sarma işleme) kullanır.OPP malzemesi yalnızca daha iyi elektrik performansına sahip olmakla kalmaz, aynı zamanda güç kaynağının giriş ucuna paralel bağlandığında yüksek frekanslı darbelerin etkisini etkili bir şekilde azaltabilir.Güç efektleri.
X2 Güvenlik Kondansatörü.pdf
X2 Güvenlik Kondansatörlerinin Özellikleri
Metalize polipropilen film ile endüktif olmayan yapı.
Mükemmel nem direnci.
kendini iyileştirme
Mükemmel alev geciktirici özellikler.
Aşırı gerilim şoklarına dayanabilir.
X2 güvenlik kapasitörlerinin kullanımı.
Elektromanyetik girişimi bastırır.
Çizgileri atla.
Devrede seri bağlı ampermetreler, LED sürücüler, kontrolörler vb. direnç-kapasite düşürme işlemleri için uygundur.
İşaretleme
1. ÇİGU logosu:
2. Kapasitans:(104K ,0.1μF)
3. Kapasitans Toleransı:(K)±10%
4. Anma Gerilimi:250,275,300,305,310VAC 5. Ürün Sınıfı:X2
6. Ürün tipi: MPX
7. İklim Kategorisi: 40/110/56
8. Pasif Yanıcılık Sınıfı:B
9. Çin onay işareti: CQC
10. Almanya onay işareti: VDE
11. ENEC onay işareti:ENEC
12. Amerikan onay işareti: CUL
13. Onay standardı:IEC60384-14
HAYIR. | Ana Malzemeler | Şartname | açıklama |
1 | Metalize Polipropilen Film | MPPZAH veya MPPA(5~12μm) | --- |
2 | Zn,Sn hattı | Zn veya Zn ve Sn alaşımı | --- |
3 | terminal | Cu(Bakır tel) (Φ0.55 veya 0.75mm) | ±0,05 mm |
4 | Mühürlü Malzeme | epoksi reçine | UL94-V0 |
5 | Plastik Kasa | PBT | UL94-V0 |
Özellikler
1.Bu, 100Vac-240Vac ana, yani kapasitif bölücü, örneğin enerji ölçer, LED sürücü vb. ile seri uygulamalar için özel olarak tasarlanmıştır.
2. Metalize polipropilen film
3. Aşırı gerilim stresine dayanan iyi kendi kendini iyileştirme özellikleri
4. Uzun kapasitans kararlılığı
5. Nemli ortamda iyi özellikler
6. Mükemmel aktif ve pasif aleve dayanıklı yetenekler
Ürünlerin yapısı ve ana malzemeleri
Özellikler(IEC 60384-14)
| Test öğeleri | Performans gereksinimleri | test koşulları |
| kapasitans | Belirtilen tolerans dahilinde | 1KHz, 1Vrms Maks.25°C'de |
| Dağılma Faktörü | 0,001 (%0,1) Maks. | 1KHz, 1Vrms Maks.25°C'de |
| Voltaj geçirmez | Anormallik olmayacak | Terminaller arasında 4.3UR (Vdc) 60 saniyelik test. |
| Terminal ve muhafaza arasında UR×200%+1500Vac, 60sn. | ||
| Yalıtım direnci | CR ≤ 0,33μF IR ≥ 15.000MΩ CR >0,33μF IR ≥6.000s | 100±15Vdc, 60sn / 25℃ |
| Sonlandırmaların sağlamlığı | Kablo kırılması ve kondansatör hasarı yok | Terminal Yük Kuvvetinin Gerilme Dayanımı : 1.0 Kg |
Terminal Yük Kuvvetinin Eğilme Dayanımı : 0.5 Kg | ||
| Lehimleme ısısına karşı direnç | (1) Görünüm : Görünür hasar yok | Lehim sıcaklığı: 260±5℃ |
| Lehimlenebilirlik | Yüzey kalaylamanın %95'i | Lehim sıcaklığı: 260±5℃ |
| Hızlı sıcaklık değişimi | Kondansatörler görsel olarak incelenecek ve görünür bir hasar olmayacaktır. | Alt kategori sıcaklığı: -40℃ |
| Titreşim | Kondansatörler görsel olarak incelenecek ve görünür bir hasar olmayacaktır. | Frekans aralığı: 10~55Hz |
| Test öğeleri | Performans gereksinimleri | test koşulları |
| iklim dizisi | (1) Görünüm : Görünür hasar yok | Kuru sıcak |
Soğuk | ||
| Nemli Isı Kararlı Durum | (1) Görünüm : Görünür hasar yok | +40°C ve %93 Bağıl Nem, 56 gün |
| Şarj ve deşarj | (1) Görünüm : Görünür hasar yok | Test gerilimi : √2 x URVAC 50 Hz |
| Dayanıklılık | (1) Görünüm : Görünür Hasar Yok | 1,25 x UR VAC 50 Hz, saatte bir |
Depolama koşulları
1 t Uzun süre atmosferde zar zor saklandığında terminallerin lehimlenebilirliğinin bozulabileceğine dikkat edilmelidir.
2 Özellikle yüksek sıcaklık ve yüksek neme sahip ortamlarda bulunmamalı, aşağıdaki koşullara uygun olmalıdır (orijinal ambalajında muhafaza edilmelidir)
Sıcaklık: 35 MAKS Bağıl nem: %60 MAKS
3 Saklama süresi:Kayıp:maksimum 12 ay (paket torba içindeki etikette belirtilen üretim tarihinden itibaren)
Ortam gereksinimi
1 RoHS gerekliliklerine uygunluk.
2 REACH gerekliliklerine uygunluk.
3 Halojensiz (gerektiği gibi).
4 Rohs ve Reach'in üçüncü şahıslar tarafından yapılan test kopyaları için lütfen ek 2'ye bakın.
Kalite kontrol
Ürün yapısı
Referans standartları
GB-T2693-2001(IDT IEC 60384-1-2008)Elektronik ekipmanlarda kullanım için sabit kapasitörler –Bölüm 1: Genel belirtim
GB-T14472-1988 Elektronik ekipmanda kullanım için sabit kapasitörler –Bölüm 16:Kesit özelliği: Sabit metalize polipropilen film DC kapasitörü
IEC-60384-14-2005 Elektronik ekipmanlarda kullanım için sabit kapasitörler –Bölüm 16: Kesitsel özellik: Sabit metalize polipropilen film DC kapasitör
GB-T 2828.1-2003 Niteliklere göre inceleme için numune alma prosedürleri—Bölüm 1: Parti bazında inceleme için kabul kalite limitine (AQL) göre indekslenen numune alma şemaları (ISO 2859-1:1999, IDT)
