Ürün ayrıntıları:
|
| özellikler: | Mükemmel Frekans ve Sıcaklık Özellikleri | kapasitans:: | 0,33 uf |
|---|---|---|---|
| Anma Gerilimi:: | 250-310V | Çalışma sıcaklığı: | -40°C～+110°C |
| Başvuru:: | güç kaynağı, ampermetre | Medya Mevcut: | veri sayfası, Fotoğraf |
| Vurgulamak: | Küçük Kayıp X2 Güvenlik Kondansatörü,X2 Güvenlik Kondansatörü 154K,0.33 uf 275v |
||

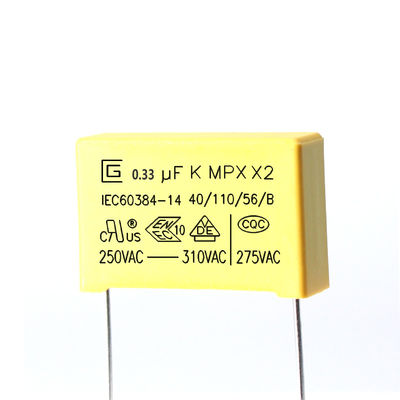

Küçük Kayıp 0,33 uf 154K 275VAC X2 Güvenlik Kondansatörü Mükemmel Frekans ve Sıcaklık Özellikleri
X2 Güvenlik Kondansatörü.pdf
Güvenlik X2 kapasitörleri, bir tür güvenlik kapasitörleridir.Bu tür durumlarda güvenlik kondansatörleri kullanılır, yani kondansatör arızalandıktan sonra elektrik çarpmasına neden olmaz ve kişisel güvenliği tehlikeye atmaz.
1. X2 güvenlik kondansatörünün ana yapısı.
Kalaylı bakır kaplı çelik tel, plastik kabuk ve alev geciktirici epoksi reçine paketi kullanılarak metalize polipropilen film endüktif olmayan yapı sargısından yapılmıştır.
Dielektrik olarak polipropilen film kullanılır ve yüzeydeki çinko-alüminyum metal tabakası elektrot olarak vakumla buharlaştırılır.Sarma ve diğer işlemlerle üretilir.Dış kısım (PBT) alev geciktirici plastik kabuk ile paketlenmiştir ve epoksi reçine ile kaplanmıştır.Görünüm tasarımı kompakttır ve yüksek yoğunluklu fırsat kurulumu için uygundur.
İşaretleme
1. ÇİGU logosu:
2. Kapasitans:(104K ,0.1μF)
3. Kapasitans Toleransı:(K)±10%
4. Anma Gerilimi:250,275,300,305,310VAC 5. Ürün Sınıfı:X2
6. Ürün tipi: MPX
7. İklim Kategorisi: 40/110/56
8. Pasif Yanıcılık Sınıfı:B
9. Çin onay işareti: CQC
10. Almanya onay işareti: VDE
11. ENEC onay işareti:ENEC
Ürünler Tanıtımı
MPX, metalize polipropilen dielektrik film, endüktif olmayan yapı, kalaylı bakır tel uçlar ve alev geciktirici epoksi reçine kaplama ile sarılır.UL 94-V0'a göre mükemmel kendi kendini iyileştirme ve iyi alev geciktirici özelliklerine sahiptirler.
Özellikler
1 İndüksiyonsuz yapı
2 Yüksek nem direnci
3 Kendi kendini iyileştirme özelliği
4 Alev geciktirici tip (UL 94V-0 ile uyumlu)
5 Çok küçük kayıp
Ürünlerin yapısı ve ana malzemeleri
Özellikler(IEC 60384-14)
| Test öğeleri | Performans gereksinimleri | test koşulları |
| kapasitans | Belirtilen tolerans dahilinde | 1KHz, 1Vrms Maks.25°C'de |
| Dağılma Faktörü | 0,001 (%0,1) Maks. | 1KHz, 1Vrms Maks.25°C'de |
| Voltaj geçirmez | Anormallik olmayacak | Terminaller arasında 4.3UR (Vdc) 60 saniyelik test. |
| Terminal ve muhafaza arasında UR×200%+1500Vac, 60sn. | ||
| Yalıtım direnci | CR ≤ 0,33μF IR ≥ 15.000MΩ CR >0,33μF IR ≥6.000s | 100±15Vdc, 60sn / 25℃ |
| Sonlandırmaların sağlamlığı | Kablo kırılması ve kondansatör hasarı yok |
Terminal Yük Kuvvetinin Gerilme Dayanımı : 1.0 Kg Tutma Süresi : 10 ± 1sn |
|
Terminal Yük Kuvvetinin Eğilme Dayanımı : 0.5 Kg Bükme Süresi : 4 x 90 ﾟ |
||
| Lehimleme ısısına karşı direnç |
(1) Görünüm : Görünür hasar yok (2) △C/C : ≤ Başlangıç değerinin %±5'i |
Lehim sıcaklığı: 260±5℃ Lehim süresi: 5±0.5sn |
| Lehimlenebilirlik | Yüzey kalaylamanın %95'i |
Lehim sıcaklığı: 260±5℃ Lehim süresi: 2±0.5sn |
| Hızlı sıcaklık değişimi | Kondansatörler görsel olarak incelenecek ve görünür bir hasar olmayacaktır. |
Alt kategori sıcaklığı: -40℃ Üst kategori sıcaklığı: 110℃ Döngü sayısı: 5 Süre t1 = 30 dk |
| Titreşim | Kondansatörler görsel olarak incelenecek ve görünür bir hasar olmayacaktır. |
Frekans aralığı: 10~55Hz Seyir: X,Y,Z (eksen) 2h / eksen (toplamda 6h) Yer değiştirme genliği: 0,75 mm |
| Test öğeleri | Performans gereksinimleri | test koşulları |
| iklim dizisi |
(1) Görünüm : Görünür hasar yok (2) △C/C : ≤ Başlangıç değerinin %±5'i (3) DF ( tanδ) : ≤ 0,008 artan değer (4) IR : ≥ geçerli limitlerin %50'si (5) Voltaj korumalı : Normal |
Kuru sıcak Üst Sıcaklık: 110 ℃ Alt Süre: 16Sa |
|
Soğuk Sıcaklık: -40 ℃ Süre: 2Sa |
||
| Nemli Isı Kararlı Durum |
(1) Görünüm : Görünür hasar yok (2) △C/C : Başlangıç değerinin ≤ ±%5'i (3) DF ( tanδ) : ≤ 0,008 artan değer (4) IR : ≥ geçerli limitlerin %50'si (5) Voltaj korumalı : Normal |
+40°C ve %93 Bağıl Nem, 56 gün |
| Şarj ve deşarj |
(1) Görünüm : Görünür hasar yok (2) △C/C : ≤ Başlangıç değerinin %±10'u (3) DF ( tanδ) : ≤ 0,008 artan değer (4) IR : ≥ geçerli limitlerin %50'si |
Test gerilimi : √2 x URVAC 50 Hz Şarj ve deşarj: 0,5 sn/zaman 10000 döngü için tekrarlandı |
| Dayanıklılık |
(1) Görünüm : Görünür Hasar Yok (2) △C/C : ≤ Başlangıç değerinin %±10'u (3) DF ( tanδ) : ≤ 0,008 artan değer (4) IR : ≥ geçerli limitlerin %50'si |
1,25 x UR VAC 50 Hz, saatte bir 0,1 saniye için 1.000VAC'a yükselir, Üst anma sıcaklığında 1.000 saat |
Depolama koşulları
1 t Uzun süre atmosferde zar zor saklandığında terminallerin lehimlenebilirliğinin bozulabileceğine dikkat edilmelidir.
2 Özellikle yüksek sıcaklık ve yüksek neme sahip ortamlarda bulunmamalı, aşağıdaki koşullara uygun olmalıdır (orijinal ambalajında muhafaza edilmelidir)
Sıcaklık: 35 MAKS Bağıl nem: %60 MAKS
3 Saklama süresi:Kayıp:maksimum 12 ay (paket torba içindeki etikette belirtilen üretim tarihinden itibaren)
Ortam gereksinimi
1 RoHS gerekliliklerine uygunluk.
2 REACH gerekliliklerine uygunluk.
3 Halojensiz (gerektiği gibi).
4 Rohs ve Reach'in üçüncü şahıslar tarafından yapılan test kopyaları için lütfen ek 2'ye bakın.
Kalite kontrol
Ürün yapısı
Paketleme
Plastik torba minimum ambalajdır. Miktar 100,200,300, 500,1000 ADET'dir.
RoHS etiketi ürün adını, spesifikasyonu, miktarı, parti numarasını, üretim tarihini vb. içerir.
Bir iç kutuda N adet poşet var
İç kutu boyutu (U×G×Y)=23×30×30cm RoHS VE SVHC için İşaretleme
Bir dış kutuda iki İç kutu bulunur
Dış kutu boyutu (U×G×Y)=48×32,2×33cm RoHS VE SVHC için İşaretleme
